Вручную поместить коробку с тубами в зону распаковки (самоочистка); Вручную распаковать, снять крышку с мешка с тубами со стороны выхода и подать распакованные тубы на транспортерную линию буферной зоны.
Процесс работы машины
Обзор программы работы манипулятора ферменного типа для подачи туб:
1. Вручную поместить коробку с тубами в зону распаковки (самоочистка);
2. Вручную распаковать, снять крышку с мешка с тубами со стороны выхода и подать распакованные тубы на транспортерную линию буферной зоны;
3. Транспортерная линия автоматически доставляет тубы в зону захвата ферменного манипулятора;

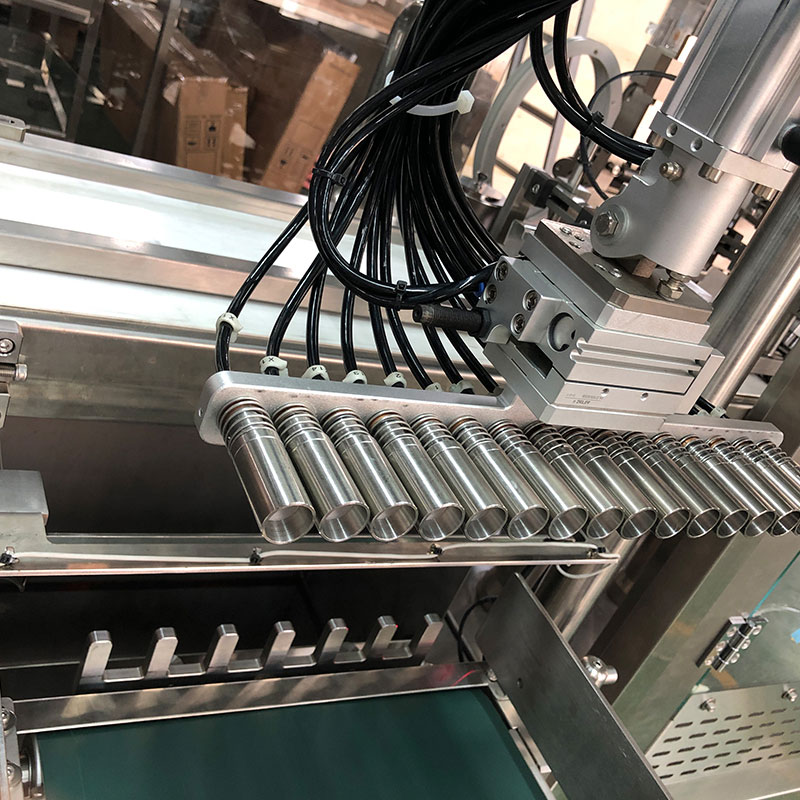

4. Ферменный манипулятор автоматически перемещает тубы в зону выдачи туб;
5. Линия подачи туб последовательно транспортирует тубы на станцию переворота туб на основной машине;
6. Переворот туб на основной машине.
| Электропитание | 380 В, 50 Гц, трехфазное |
| Диапазон дозирования | 5–50 мл (для разных объемов дозирования требуется замена дозирующей системы, в комплекте одна) |
| Погрешность точности измерения | ±1 % (в зависимости от выбранного размера цилиндра) |
| Применяемый диаметр тубы | 10–40 мм |
| Применяемая длина тубы | 70–180 мм |
| Мощность основного привода | 1,5 кВт |
| Производительность | 50–60 шт/мин (плавная регулировка, зависит от свойств материала и объема дозирования) |
| Габаритные размеры | см. план расположения |
| Вес машины | около 1100 кг |
| Давление источника воздуха | 0,5–0,6 МПа |
| Расход сжатого воздуха | 1,1 м³/мин |
