Каждый квадратный метр производственной площади имеет свою стоимость. Решение о размещении оборудования при выборе трубозаправочных машин — это не просто инженерный вопрос. Это финансовое решение, которое влияет на вашу производственную мощность, эффективность рабочего процесса и возможности для будущего расширения.
Линейные и роторные тубусные наполнители обеспечивают автоматическое наполнение и герметизацию туб, но при этом имеют совершенно разные габариты, профили скорости и характеристики гибкости. В этом руководстве изложены практические различия, чтобы вы могли подобрать подходящую конструкцию для вашего предприятия, ассортимента продукции и производственных целей.
Что такое линейные заправочные трубки?

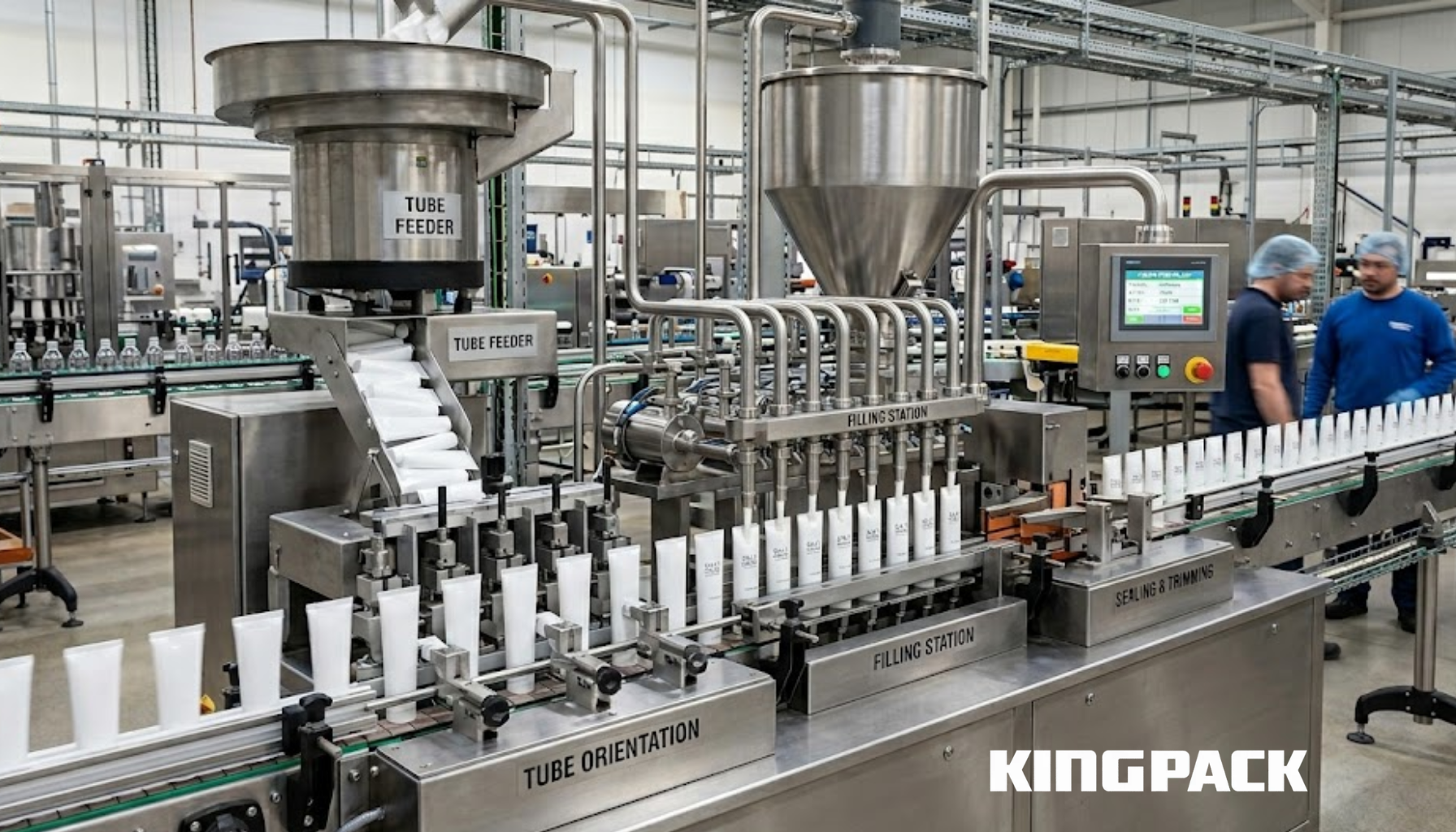

Линейный наполнитель для туб перемещает тубы по прямой линии через последовательность неподвижных станций. Тубы поступают с одного конца, последовательно проходят через станции наполнения, запечатывания и кодирования и выходят с противоположного конца. Длина машины увеличивается с увеличением количества станций.
Преимущества линейного проектирования:
Более удобные места для технического обслуживания и очистки по всей длине машины.
Более простая механическая конструкция, которую операторы осваивают и быстрее устраняют неполадки.
Более быстрая смена продукции, поскольку каждая станция доступна независимо.
Более низкая стоимость начала эксплуатации по сравнению с роторными конфигурациями с аналогичной скоростью вращения.
Упрощенная интеграция с оборудованием, расположенным выше и ниже по технологической цепочке, на прямой производственной линии.
Ограничения:
Требуется большая длина этажа, что создает ограничения по планировке в узких помещениях.
Максимальная скорость производства ниже, чем у сопоставимого роторного трубного наполнителя.
Механизм индексации линейных систем с остановками и запуском создает короткие паузы на каждой станции, что ограничивает пропускную способность.
Линейные трубные разливочные машины особенно эффективны в условиях большого ассортимента продукции, частой смены оборудования или когда предприятие отдает приоритет доступности технического обслуживания, а не максимальной скорости работы.

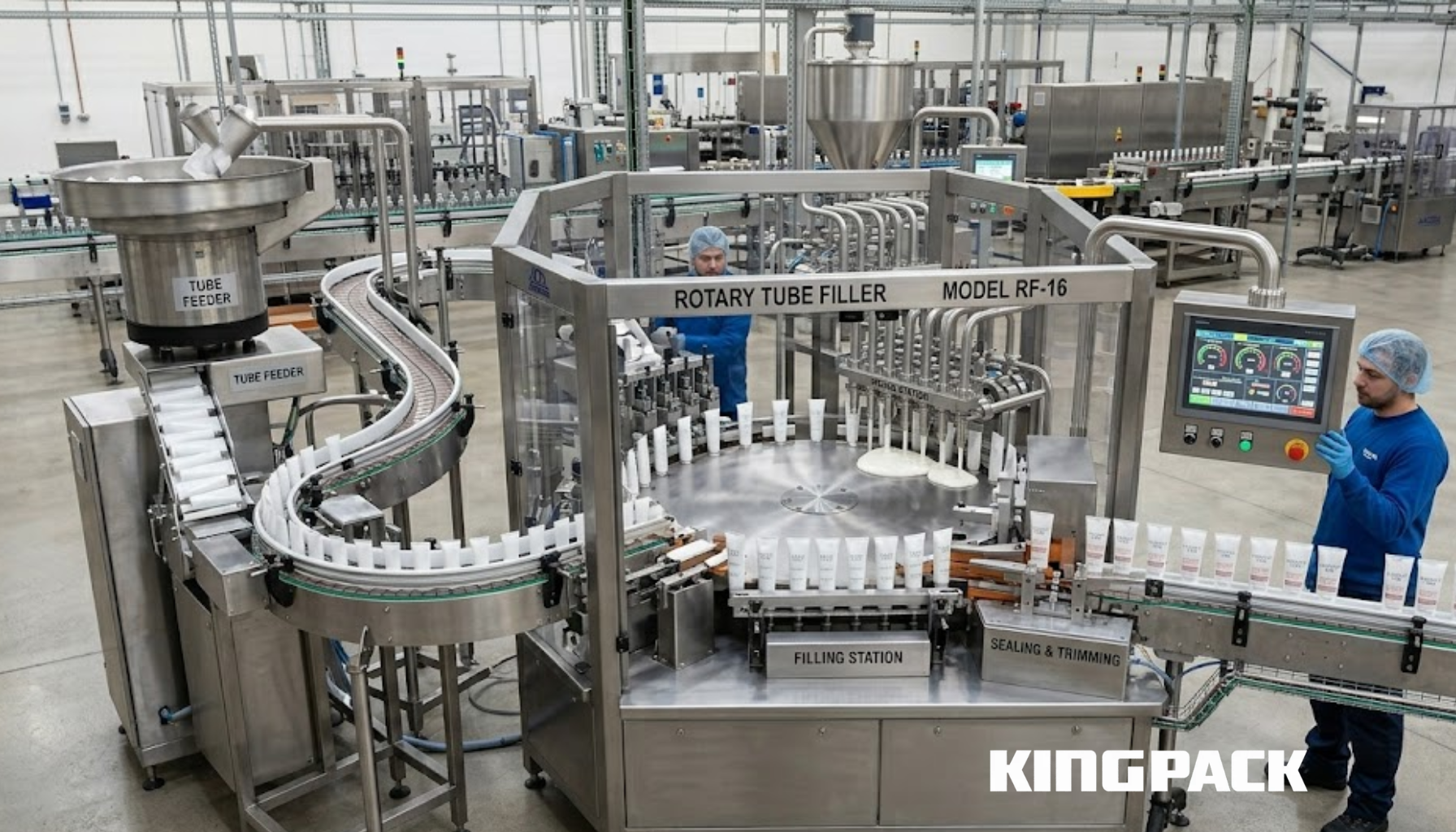

Роторный наполнитель туб использует круговой поворотный стол. Тубы загружаются на стол, который вращает их, перемещая по всем технологическим станциям, расположенным по окружности. Наполнение, запечатывание, маркировка и выгрузка происходят в пределах круговой области.
Преимущества роторной конструкции:
Компактные размеры: все рабочие места расположены в пределах диаметра стола, а не разбросаны по прямой линии.
Более высокая стабильная пропускная способность благодаря одновременной работе нескольких станций в течение каждого цикла индексации.
Непрерывная или почти непрерывная работа обеспечивает более стабильный выходной сигнал на высокой скорости.
Меньшая требуемая длина пола делает роторные конструкции хорошо подходящими для квадратных или компактных производственных ячеек.
Ограничения:
Повышенная механическая сложность обусловлена вращающимся столом и одновременным управлением несколькими станциями.
Переналадка требует регулировки нескольких станций на столе, что занимает больше времени, чем линейная переналадка.
Доступ для проведения ремонтных работ на внутренних станциях более ограничен.
Более высокие первоначальные инвестиции, чем у линейного трубного наполнителя аналогичной производительности.
Для высокоскоростных, стандартизированных производственных циклов, где тип тубы и продукция меняются нечасто, роторный трубчатый наполнитель является более производительной конфигурацией в расчете на квадратный метр производственной площади.
Согласно данным компании Cushman and Wakefield, строительство производственных помещений легкой промышленности в США обходится от 150 до 300 долларов за квадратный фут . Каждый квадратный метр, занимаемый вашей машиной для наполнения и запечатывания туб, несет в себе реальные затраты, которые накапливаются в течение всего срока службы здания. Это делает площадь, занимаемую оборудованием, реальной статьей расходов в экономике производства, а не второстепенным фактором.
| Фактор | Линейный заправщик туб | Роторный трубчатый наполнитель |
| Площадь, занимаемая машиной | Длинный и узкий | Компактный и круглый |
| Требуемая длина пола | Высокий (пропорционально станциям) | Низкий (в пределах диаметра стола) |
| Требуемая ширина пола | Низкий | Умеренный |
| Доступ для технического обслуживания | Высокий (полный боковой доступ) | Ограниченное движение (внутренние станции с ограниченным доступом) |
| Интеграция с линейным конвейером | Прямой и понятный | Требуется механизм передачи. |
| Подходящая форма объекта | Узкие, вытянутые производственные отсеки | Квадратные или компактные производственные ячейки |
Типичная линейная трубоукладочная машина с станциями наполнения, запечатывания и кодирования может занимать площадь от 4 до 6 метров в длину и от 1 до 1,5 метров в ширину. Роторная трубоукладочная машина, развивающая более высокие скорости, часто помещается в пространстве диаметром от 2 до 2,5 метров, занимая значительно меньшую линейную площадь и обеспечивая большую производительность за смену.
Пространство для технического обслуживания также имеет значение. Линейные станки позволяют техникам проходить вдоль всей длины станка с любой стороны. Для доступа к внутренней части станка на поворотных столах необходимо тянуться через всю конструкцию стола, что влияет как на время технического обслуживания, так и на эргономику.
Главное преимущество роторных трубчатых заправочных устройств заключается в скорости.
Наша двухголовочная роторная машина для наполнения и запечатывания туб KPGFW-120D обеспечивает номинальную скорость 120 туб в минуту благодаря роторной системе индексации, при которой две заправочные головки работают одновременно при каждом индексе. Двухголовочная конфигурация эффективно удваивает производительность на той же площади.
Для линейных конструкций с эквивалентной скоростью потребуется пропорционально более длинная машина для добавления того же количества станций. Для объекта с ограниченной длиной, но достаточной шириной роторная конструкция является более практичным путем к увеличению производительности.

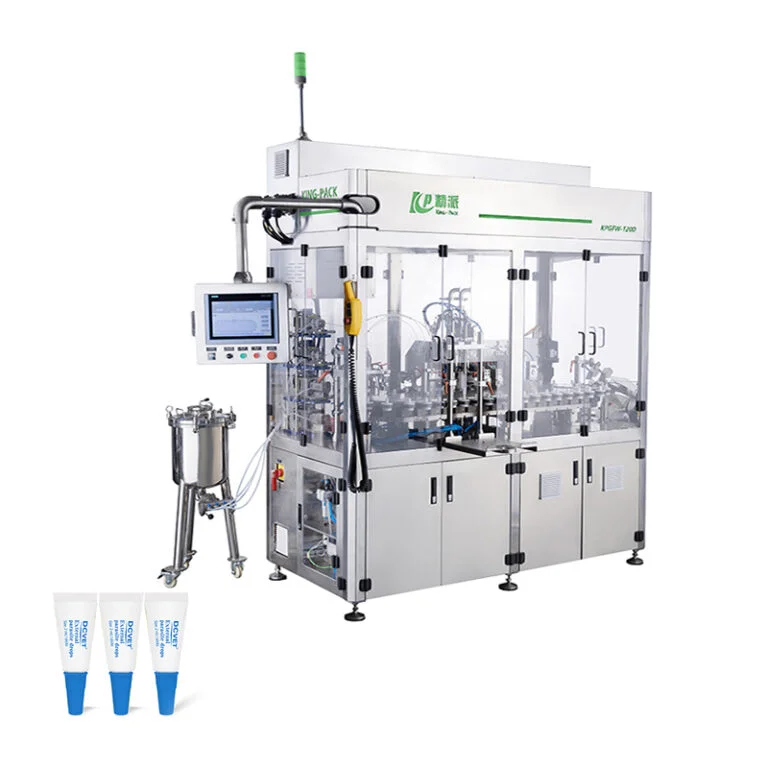

Двухголовочная роторная машина для наполнения и запечатывания туб KPGFW-120D - King Pack Machinery
Стабильность выходного сигнала так же важна, как и пиковая скорость. Роторные системы обеспечивают более стабильное время работы каждой трубки, поскольку все станции работают параллельно. Линейные системы, основанные на последовательной работе одной станции, имеют большую вариативность времени от цикла к циклу, особенно при более высоких скоростях индексации.
Для крупномасштабных линий по розливу фармацевтических препаратов в тубы или косметических средств в тубы, работающих со стандартизированными продуктами в больших объемах, роторные разливочные машины обеспечивают лучшее сочетание скорости и стабильности производительности.
В этом отношении линейные заправочные устройства для туб имеют явное преимущество.
Поскольку каждая станция линейного конвейера доступна независимо, изменение диаметра трубки, объема наполнения или параметров герметизации требует регулировки только соответствующей станции. Операторы могут получить доступ к каждой точке напрямую, не перемещая другие компоненты. Время переналадки на хорошо спроектированных линейных системах составляет от 20 до 40 минут для полной смены диаметра трубки.
На роторном трубчатом наполнителе переналадка включает регулировку держателей трубок, положения заправочного сопла и настроек станции запайки по всей рабочей поверхности. Поскольку станции расположены вокруг центрального механизма, для некоторых регулировок требуется частичная разборка. Время переналадки обычно больше и составляет от 45 до 90 минут в зависимости от сложности машины и размеров трубок.
Для производителя, осуществляющего следующие операции:
Различные диаметры труб в разных производственных линиях
Небольшие и средние партии, каждый день предлагается разный ассортимент продукции.
Контрактная упаковка продукции с учетом различных требований заказчика.
Линейный трубный наполнитель — это более простой и быстрый в эксплуатации вариант.
Для производителя, осуществляющего следующие операции:
Однопробирочный формат, большой суточный объем
Длительные производственные циклы с нечастыми изменениями формата.
Специализированные линии для производства конкретных фармацевтических или косметических продуктов.
Роторный трубчатый наполнитель представляет собой более производительное и выгодное вложение средств.
| Фактор затрат | Линейный заправщик туб | Роторный трубчатый наполнитель |
| Первоначальная покупка | Ниже | Выше |
| Запчасти | Как правило, более низкая стоимость и более простые компоненты. | Более высокая стоимость, более сложные компоненты |
| Переналадка оборудования | Более низкая скорость переналадки (более быстрая смена режимов работы) | Более высокие (более длительные) интервалы переналадки |
| Производительность за смену | Более низкие показатели при эквивалентных скоростных характеристиках. | Более высокое значение обусловлено параллельной работой станций. |
| Стоимость единицы продукции на полной скорости | Выше | Ниже |
| Стоимость застройки (аренда/строительство) | Выше (больше по длине пола) | Меньший размер (компактные габариты) |
Финансовая картина меняется в зависимости от масштабов производства. При меньших объемах более низкая закупочная цена и простота переналадки линейного трубчатого наполнителя обеспечивают лучшую экономическую эффективность. При больших объемах более низкая себестоимость единицы продукции и компактные размеры роторного трубчатого наполнителя оправдывают более высокие капитальные затраты.
Анализ срока окупаемости инвестиций в линии упаковки туб должен включать стоимость занимаемой площади в качестве явной переменной. Роторная машина, которая стоит на 30% дороже линейной альтернативы, но занимает на 40% меньше площади в помещении с высокой арендной платой, может окупиться быстрее, если учитывать полную картину затрат.

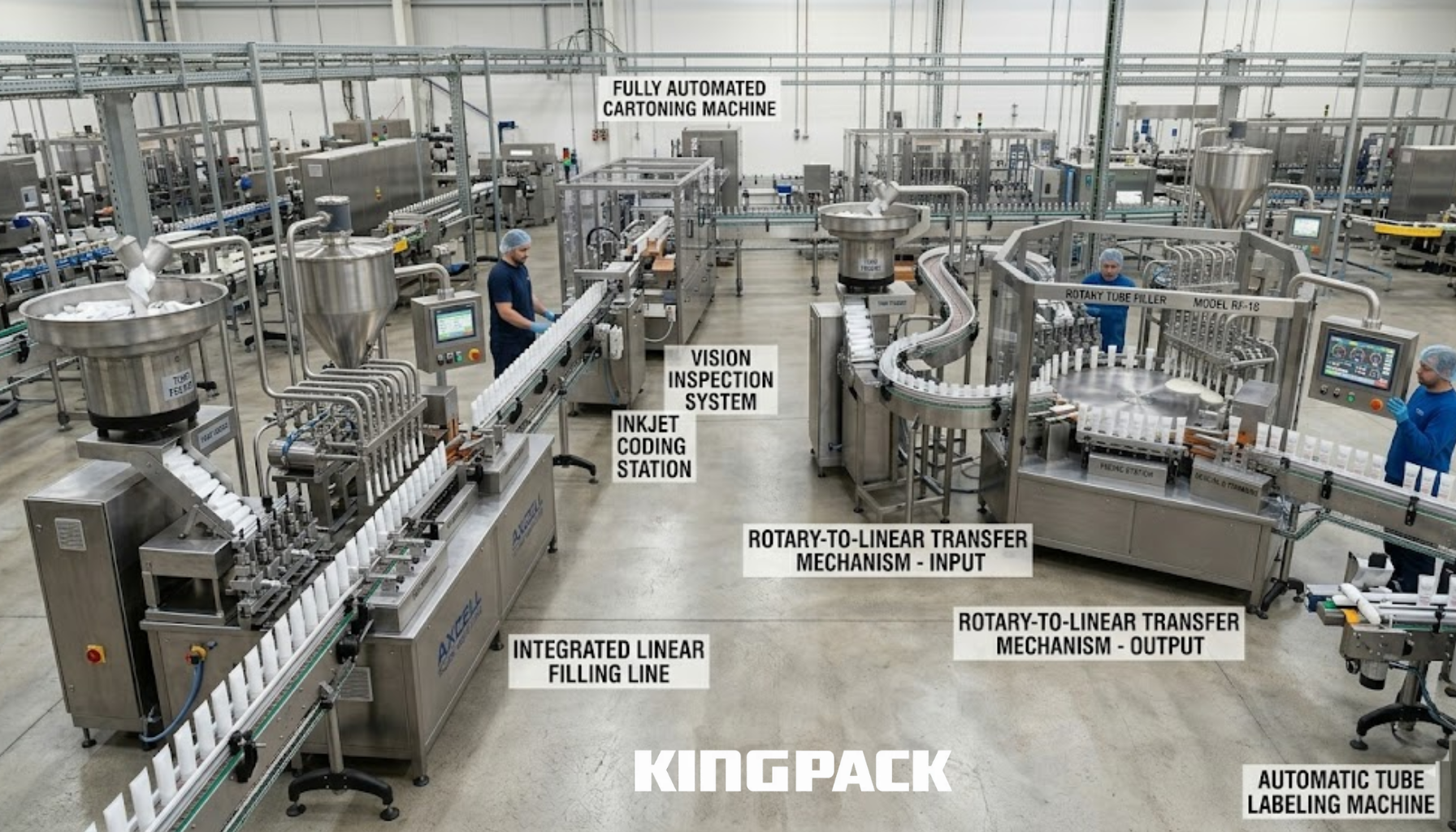

Как линейные, так и роторные трубные наполнители интегрируются в полностью автоматизированные производственные линии. Подход к интеграции различается.
Линейные устройства для наполнения туб подключаются непосредственно к линейным конвейерным системам, что является стандартной конфигурацией в большинстве линий упаковки фармацевтической и косметической продукции. Подающие устройства для туб и упаковочные машины, расположенные ниже по потоку, соединяются на концах машины с минимальной механической сложностью.
Роторные трубчатые наполнители требуют наличия передаточных механизмов в точках входа и выхода, где круговое движение переходит в линейный поток более широкой производственной линии. Эти передаточные механизмы являются стандартными инженерными решениями, но они добавляют компоненты и требуют координации во время ввода линии в эксплуатацию.
Для предприятий, планирующих расширение в будущем, линейные системы проще расширять за счет добавления станций. Линейный трубоукладчик может принимать дополнительные станции кодирования, контроля или маркировки за счет удлинения корпуса машины. Роторные системы в большей степени ограничены диаметром стола и количеством доступных позиций для станций.
Выбирайте линейный трубоукладчик, если для вашего производства характерны следующие особенности:
Умеренные объемы производства (до 60-80 трубок в минуту при постоянной работе)
Высокое разнообразие продукции, требующее частой смены формата.
Помещения с ограниченной шириной пола, но доступной длиной.
Операции, в которых простота технического обслуживания снижает зависимость от квалифицированных специалистов.
Бюджетные ограничения, которые делают важными более низкие первоначальные инвестиции.
Выбирайте роторный трубчатый наполнитель в следующих случаях:
Основным требованием к производству является высокая скорость выпуска продукции (80 трубок в минуту и выше).
Доступная площадь ограничена, поэтому приоритет отдается компактным размерам.
Производственные циклы стандартизированы, изменения формата происходят нечасто.
Данная линейка продукции предназначена для конкретных типов туб, используемых в фармацевтической или косметической промышленности.
Основным финансовым показателем является общая стоимость единицы продукции за весь срок службы машины.
Три типа ошибок планирования являются причиной большинства проблем, возникающих после установки линий упаковки туб.
Не принимая во внимание пространство для технического обслуживания. Как линейные, так и роторные трубные наполнители требуют свободного пространства вокруг машины для доступа оператора, замены деталей и очистки. Минимальный зазор хотя бы с одной стороны линейного наполнителя должен составлять 800 мм. Роторным наполнителям для некоторых работ по техническому обслуживанию необходим доступ по всей окружности.
Не стоит забегать вперед и рассматривать перспективы расширения. Предприятие, устанавливающее самую мощную машину, необходимую в данный момент, без учета возможности добавления оборудования на последующих этапах производства, создает узкое место в момент роста объемов выпуска продукции. Планируйте производственную линию с учетом сценария роста на два года, а не только текущего объема производства.
Неправильная организация рабочего процесса. Путь от склада сырья до разливочной машины и от готовой продукции до вторичной упаковки должен минимизировать пересечение потоков и расстояние обработки. Схема, требующая перемещения туб через другие производственные зоны до попадания в разливочную машину, создает риск загрязнения и снижает эффективность.
Прежде чем выбирать конфигурацию оборудования, начните с анализа производственного процесса. Составьте схему перемещения пустых туб со склада на вход оборудования, а готовых туб — с выхода на упаковку в картонные коробки или вторичную упаковку. Габариты оборудования должны соответствовать этому потоку, а не нарушать его.
Подберите оборудование с учетом ограничений по площади, рассчитав доступную площадь в предполагаемой зоне установки и сравнив ее с размерами линейных и роторных вариантов при необходимой скорости производства. Если подходят обе конфигурации, решающими факторами должны стать требования к производительности и частота переналадки.
Планируйте автоматизацию с самого начала. Линия по упаковке туб, которая начинается с автономного устройства для наполнения туб, но в конечном итоге будет подключена к автоматизированным податчикам туб, системам визуального контроля и картонажной упаковке, должна иметь заранее спланированное физическое пространство и инженерные коммуникации, а не быть модернизирована.
Мы поставляем как линейные, так и роторные туборазливочные машины во всем диапазоне скоростей, необходимых для упаковки фармацевтической, косметической, пищевой и химической продукции в тубы.
Наши линейные системы предназначены для предприятий со средним объемом производства и многопрофильных производственных площадок, где приоритетными являются скорость переналадки и доступность. Наши роторные системы отвечают требованиям высокой скорости и компактности, где ключевым показателем является производительность на квадратный метр площади.
Все наши автоматические машины для наполнения туб обеспечивают точность наполнения от ±1% до ±2,5% в течение длительных производственных циклов. Поверхности, контактирующие с продуктом, изготовлены из нержавеющей стали SUS 304. Системы управления поддерживают регистрацию данных о партиях на основе ПЛК для применения в фармацевтическом оборудовании для наполнения туб, соответствующем стандартам GMP.
Мы также оказываем поддержку в планировании компоновки на этапе консультаций по проекту. Прежде чем вы примете решение о конфигурации оборудования, наша инженерная команда может проанализировать размеры вашего предприятия, производственные цели и требования к рабочему процессу, чтобы порекомендовать конструкцию трубного наполнителя, которая максимально эффективно использует имеющееся пространство.
Наш полный ассортимент машин для наполнения и герметизации туб охватывает как герметизацию пластиковых шлангов, так и складывание металлических туб в линейном и роторном режимах.
Линейные и роторные тубусные наполнители обеспечивают надежное автоматическое наполнение и запечатывание туб. Правильный выбор зависит от трех факторов: доступной площади, необходимой скорости производства и частоты смены ассортимента продукции.
Линейные машины для наполнения туб обеспечивают гибкость, доступность и более низкие первоначальные затраты. Роторные машины для наполнения туб обеспечивают более высокую производительность и компактные размеры. Для многих линий по упаковке фармацевтической и косметической продукции в тубы роторная конструкция обеспечивает большую производительность на квадратный метр площади, что оправдывает более высокие инвестиции при тех объемах производства, где это преимущество в производительности имеет значение.
Достижение правильного баланса с самого начала позволяет избежать затрат на модернизацию, перемещение оборудования или ограничение роста производства из-за невозможности размещения новых мощностей в существующей планировке.
Обратитесь в компанию King Pack, чтобы разработать решение для наполнения туб, которое максимально эффективно использует производственные площади вашего завода и оптимизирует производительность. Свяжитесь с нашей командой по адресу kpfillingmachine.com/contact .
