Процесс наполнения туб значительно продвинулся вперед по сравнению с тем временем, когда операторы вручную загружали по одной тубе за раз. Сегодня полностью автоматизированные линии по производству туб работают со скоростью, которая была бы немыслима два десятилетия назад, при этом точность наполнения значительно повышена, а трудозатраты сокращены.
Понимание эволюции машин для наполнения туб и современного состояния автоматизации помогает производителям принимать более взвешенные инвестиционные решения. В этой статье рассматривается весь путь развития, от простых полуавтоматических машин для наполнения туб до полностью интегрированных автоматических систем, а также технологии, лежащие в основе этого перехода, и экономическая целесообразность таких изменений на практике.
Машина для наполнения туб заполняет продуктом складную тубу, запечатывает конец, наносит кодовую информацию о партии и выгружает готовую тубу. В зависимости от уровня автоматизации, она также может выполнять подачу тубы, ее ориентацию, укупорку и перемещение во вторичную упаковку.
Основные функции остаются неизменными на всех уровнях автоматизации: наполнение, запечатывание и кодирование. Меняется лишь степень участия человека на каждом этапе и скорость, с которой машина может выполнять эти этапы без ошибок.
Области применения охватывают различные отрасли:
Фармацевтические препараты: мази, лечебные гели и кремы для наружного применения, требующие точной дозировки для обеспечения соблюдения режима дозирования.
Косметика: кремы для лица, сыворотки, солнцезащитные средства и зубная паста, где визуальное качество упаковки влияет на восприятие бренда.
Продукты питания: соусы, пасты и приправы, требующие гигиеничной упаковки в тубы, пригодной для контакта с пищевыми продуктами.
Химические вещества: клеи, промышленные пасты и специальные составы.
Ключевыми показателями эффективности любой машины для наполнения туб являются скорость (количество туб в минуту), точность наполнения (процентное отклонение от целевого веса) и стабильность (изменение в течение всего производственного цикла).

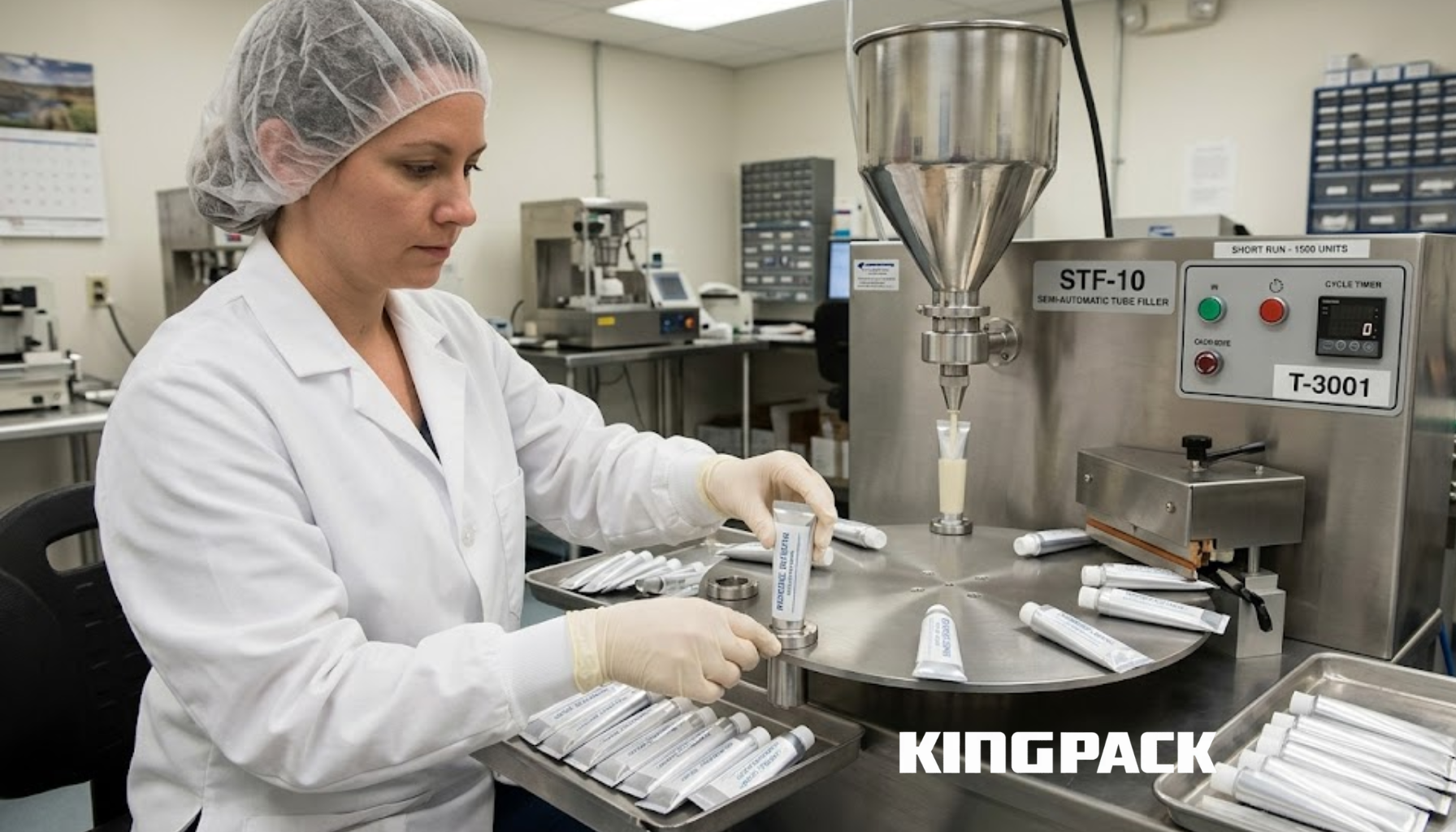

Полуавтоматическая машина для наполнения туб требует от оператора загрузки туб по одной или небольшими партиями. Затем машина выполняет этапы наполнения и запечатывания, но оператор контролирует скорость загрузки и отслеживает каждый цикл.
Преимущества:
Низкая первоначальная стоимость, подходит для стартапов и мелкосерийного производства.
Простота в использовании, требует минимального обучения.
Легко переключаться между продуктами или размерами трубок.
Подходит для объемов производства менее 20 трубок в минуту.
Ограничения:
Производительность напрямую зависит от темпа работы и внимания оператора.
Консистенция наполнения меняется, когда операторы устают или меняют смены.
Затраты на рабочую силу на единицу продукции высоки по сравнению с автоматизированными альтернативами.
Практический путь к стандартам высокоскоростного наполнения фармацевтических туб без замены невозможен.
Полуавтоматические машины для наполнения туб действительно полезны для контрактных производителей, работающих небольшими партиями, для лабораторий и для предприятий на начальных этапах производства. Однако, как только объемы производства растут и затраты на рабочую силу становятся существенным фактором, их экономическая эффективность быстро снижается.

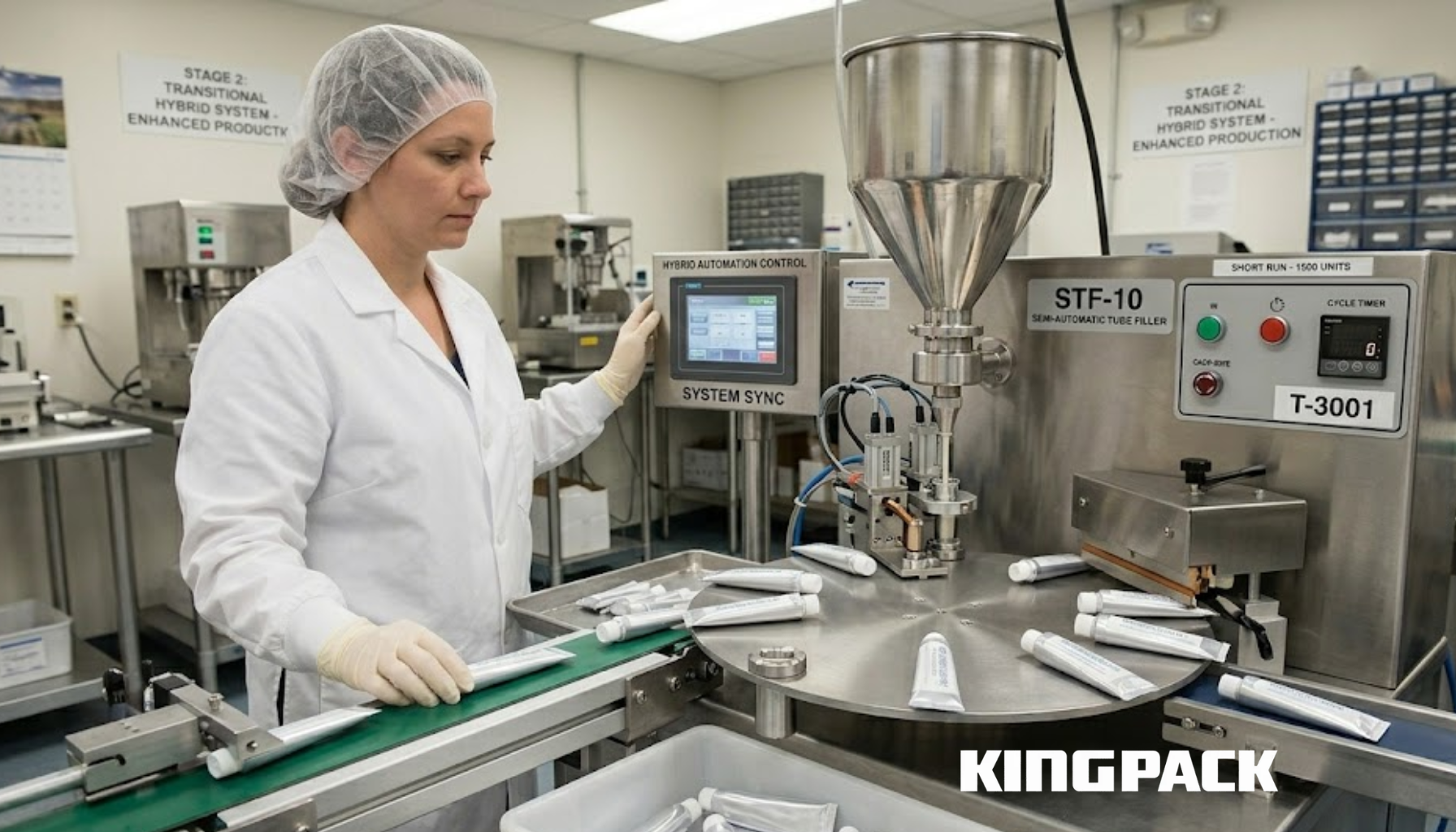

Переходный этап между полуавтоматическими и полностью автоматическими системами включал в себя конвейерную транспортировку труб, системы индексации, точно синхронизирующие движение труб, а также частичную автоматизацию этапов наполнения и герметизации.
В таких гибридных конфигурациях операторы обычно управляли загрузкой труб на подающем конце и проводили контроль качества на разгрузочном конце. После того, как труба попадала в систему, машина осуществляла транспортировку, наполнение и герметизацию труб без ручного вмешательства.
На этом этапе значительно сократились трудозатраты на единицу продукции. Также была выявлена новая категория потенциальных проблемных мест: непоследовательность подачи трубок, ошибки синхронизации между положением трубок и временем работы заправочного сопла, а также изменчивость на высоких скоростях производства, которую вручную было сложно исправить.
Переходное поколение стало важным шагом. Производители поняли, что требуется для автоматизации с точки зрения механической точности, возможностей системы управления и квалификации оператора. Это заложило основу для полностью автоматических машин для наполнения туб.

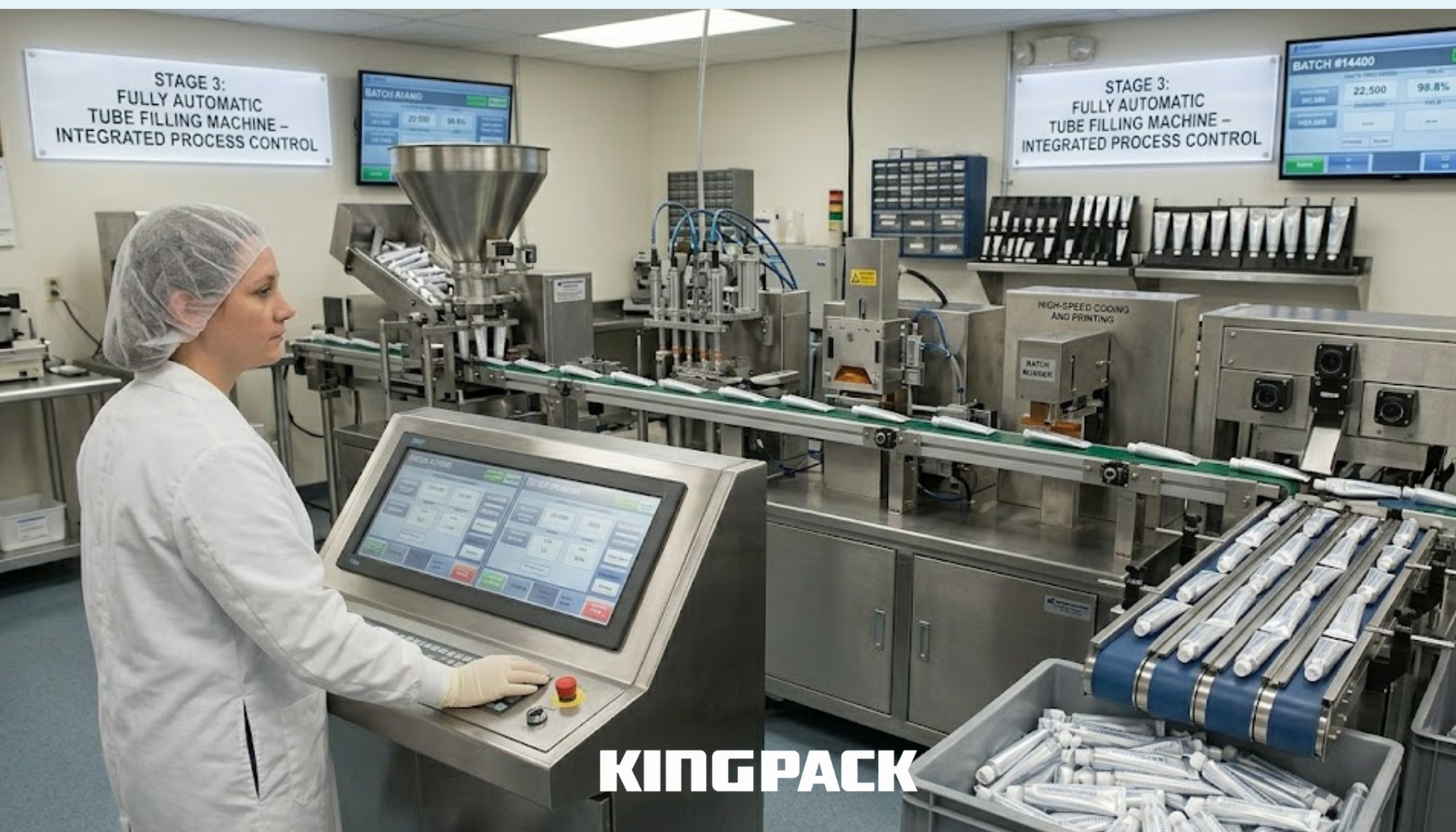

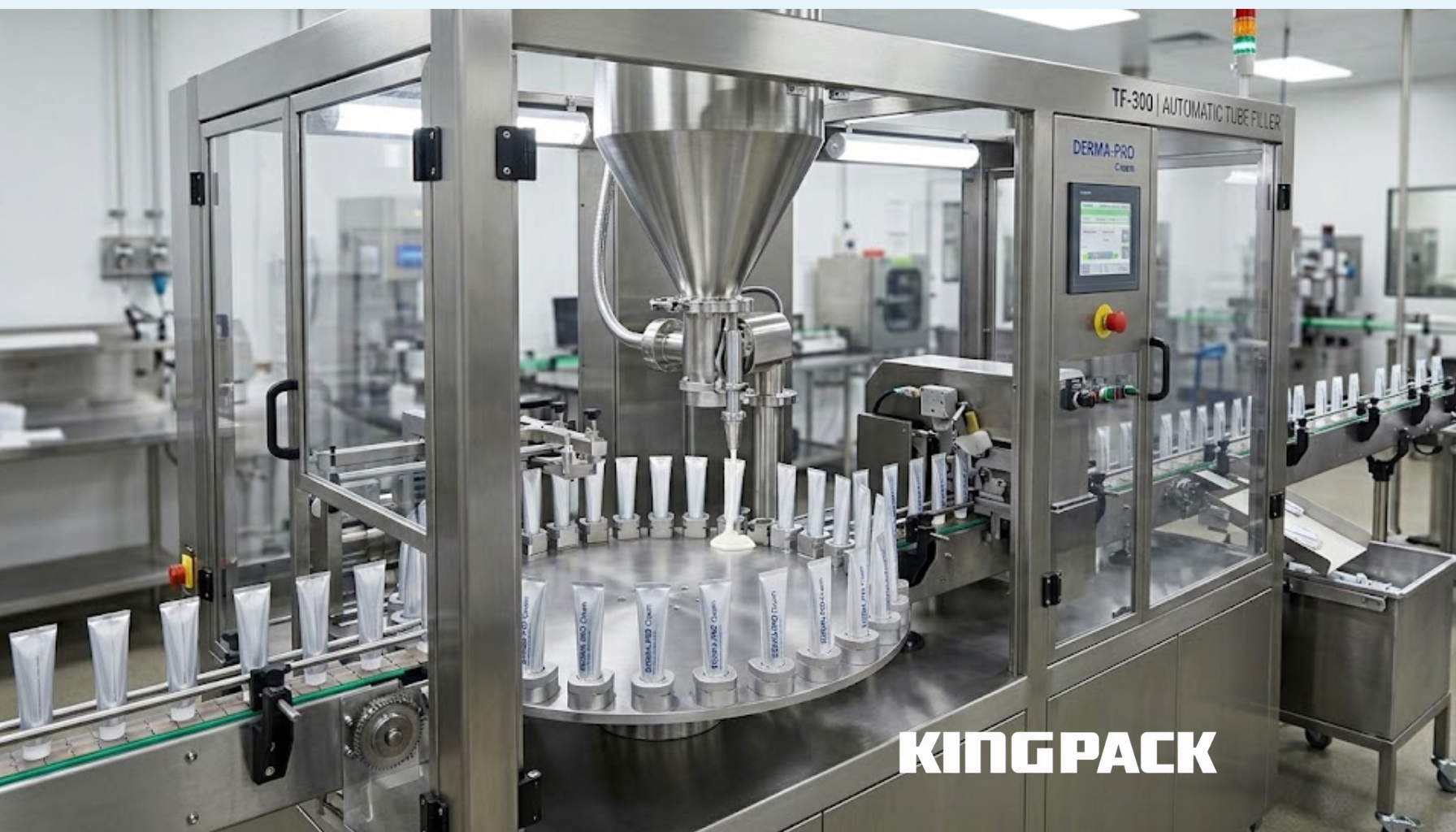

Полностью автоматическая машина для наполнения туб обрабатывает каждый этап, от подачи пустых туб до вывода запечатанных и закодированных туб, без участия оператора в каждом отдельном цикле. Роль оператора сводится к мониторингу работы машины, настройке партии и обработке исключений.
Системы подачи туб автоматически ориентируют и загружают тубы из бункеров или магазинов для туб. Системы индексации точно позиционируют тубы на каждой станции. Сервоприводные системы наполнения подают продукт в нужном объеме. Системы герметизации закрывают хвостовую часть тубы с помощью горячего воздуха, ультразвука или механического складывания в зависимости от материала тубы. Системы кодирования наносят номера партий и сроки годности. Системы контроля проверяют качество герметизации и ориентацию туб перед выгрузкой.
Согласно данным Intel Market Research, объем мирового рынка автоматических машин для наполнения и запечатывания туб в 2024 году оценивался в 1,082 миллиарда долларов США и, по прогнозам, достигнет 1,659 миллиарда долларов США к 2032 году при среднегодовом темпе роста 6,4% . Это обусловлено требованиями фармацевтической промышленности к точности наполнения, соответствию стандартам GMP и отслеживаемости партий. Такой рост свидетельствует о том, что производители во всех отраслях ускоряют темпы перехода к полной автоматизации наполнения туб.

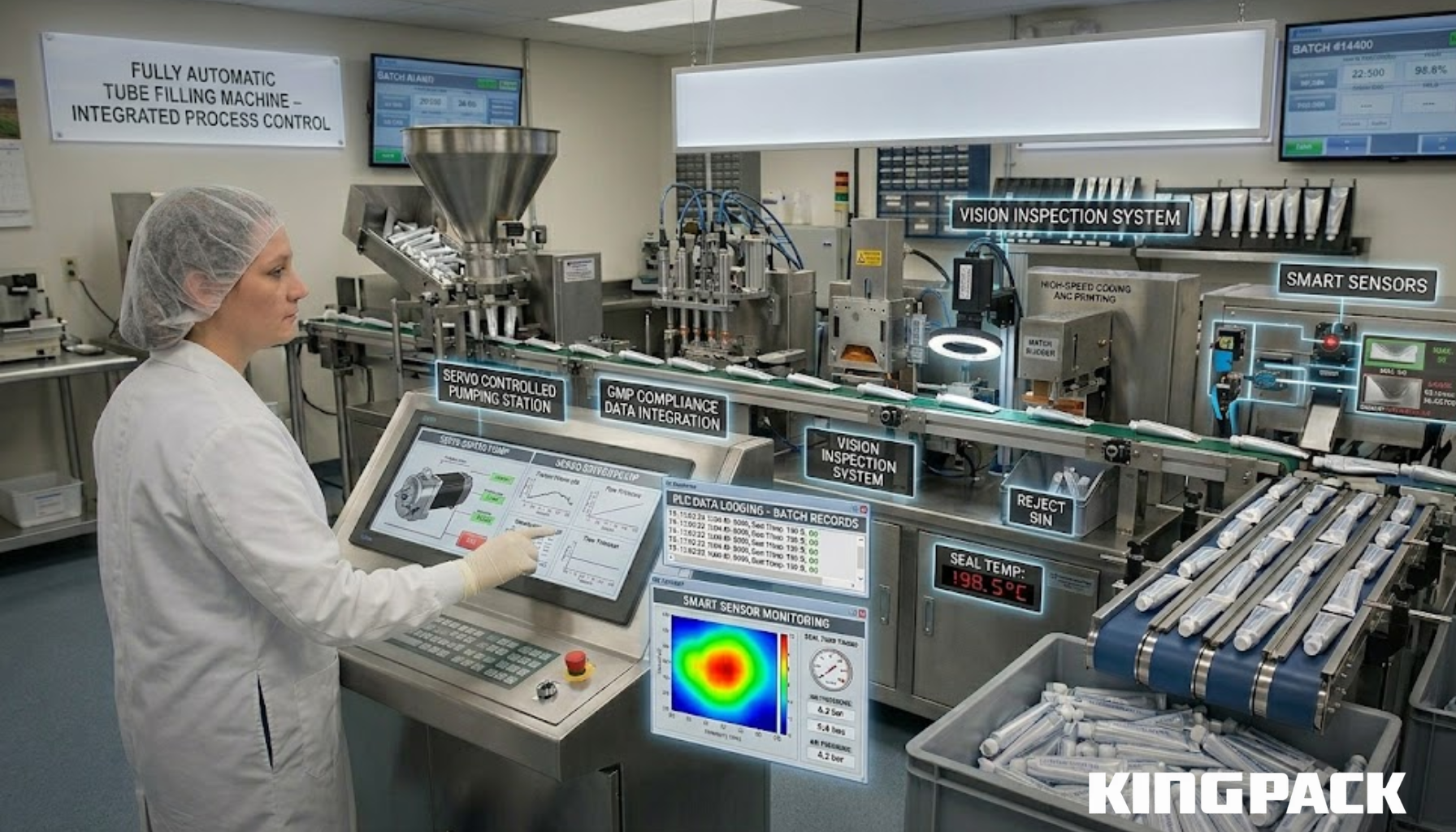

Переход от переходных к полностью автоматизированным системам стал возможен благодаря совместной работе нескольких конкретных технологий.
Системы розлива с сервоприводом заменяют механические кулачковые системы электронными приводами. Сервоприводы позволяют точно регулировать объем наполнения с панели управления, обеспечивают жесткие допуски наполнения при изменении вязкости и исключают механический износ, вызывающий смещение объема наполнения в машинах с кулачковым приводом.
Системы управления ПЛК и интерфейсы ЧМИ обеспечивают операторам полную видимость и контроль параметров оборудования с одного экрана. ПЛК управляют синхронизацией каждого цикла работы оборудования с точностью до миллисекунды. Экраны ЧМИ отображают данные о производстве в реальном времени, диагностику неисправностей и историю параметров. Современные системы ПЛК также поддерживают регистрацию данных для пакетных записей, что является основным требованием для оборудования для розлива фармацевтической продукции в тубы в соответствии с требованиями GMP.
Системы визуального контроля проверяют качество герметизации, ориентацию трубок и читаемость кода на скорости линии. Трубки, не соответствующие установленным критериям качества, автоматически отбраковываются без остановки линии.
Интеллектуальные датчики и системы мониторинга процесса отслеживают температуру на станции герметизации, изменения веса наполнения в течение производственного цикла и давление воздуха в пневматических системах. Отклонения вызывают срабатывание сигнализации до того, как приведут к появлению дефектных туб. Это соответствует концепции Pharma 4.0, которую описывает Международное общество фармацевтической инженерии , где цифровизация и автоматизация объединяются для одновременного повышения качества и соответствия нормативным требованиям.
| Фактор | Полуавтоматический | Полностью автоматический |
| Типичная скорость | 10–30 трубок в минуту | 80–180 трубок в минуту |
| точность заполнения | ±2–5% в зависимости от оператора | ±1% или лучше |
| Требования к рабочей силе | 2-4 оператора в смену | 1 оператор на линию |
| Стабильность качества | Зависит от смены и оператора. | Стабильные показатели на протяжении длительных периодов времени. |
| Документация GMP | Ручные пакетные записи | Автоматизированная регистрация данных ПЛК |
| Время переналадки | Коротко, просто | Более длинный, но основанный на параметрах. |
Одно только преимущество в скорости меняет экономику производства для любого производителя, работающего в несколько смен в день. При производительности 120 туб в минуту против 20 туб в минуту, одна автоматическая машина для наполнения туб заменяет от трех до четырех полуавтоматических установок, при этом общие затраты на рабочую силу снижаются.
Согласно данным Precision Business Insights, компании, внедряющие автоматизацию упаковки, сообщают о сокращении трудозатрат на 30–50% , особенно в таких повторяющихся задачах, как наполнение, запечатывание и маркировка. Автоматизация также может снизить количество дефектов упаковки до 80% за счет использования высокоточной робототехники и мониторинга датчиков в режиме реального времени.
Точность наполнения ±1% напрямую влияет на выход готовой продукции. Каждая туба, заполненная на 3% больше целевого объема в высокоскоростном фармацевтическом производстве, означает измеримые потери продукта, умноженные на тысячи туб за смену. Жесткий контроль наполнения при работе автоматической машины для розлива в тубы окупается за счет снижения затрат на материалы в долгосрочной перспективе.
Финансовая целесообразность полной автоматизации процесса наполнения туб хорошо известна в отрасли. Согласно анализу PMMI и сторонних организаций, на который ссылается Echo Packer, инвестиции в упаковочные машины обычно окупаются в течение 18-24 месяцев только за счет экономии на оплате труда , а конфигурации с высокой надежностью снижают риск незапланированных простоев до 65%.
Снижение себестоимости единицы продукции достигается за счет трех факторов: меньшего количества трудозатрат на одну тубу, уменьшения отходов продукции благодаря повышению точности наполнения, а также снижения процента брака и доработок благодаря стабильному качеству герметизации.
Более короткие сроки окупаемости облегчают обоснование инвестиций на этапе закупки. Для среднего по размеру предприятия по розливу косметической продукции в тубы, работающего в две смены, переход от полуавтоматического к полностью автоматическому оборудованию обычно окупается в течение двух лет только за счет экономии на оплате труда, еще до учета улучшения качества и сокращения отходов.
Сокращение отходов — это накопительный эффект. Автоматизированная система упаковки в тубы, которая в режиме реального времени выявляет отклонения в весе наполнения, предотвращает последующие затраты на проверку, переделку и утилизацию готовой продукции. Каждый процентный пункт снижения уровня брака в больших масштабах представляет собой существенную экономию.
Большинство производителей принимают окончательное решение, когда сходятся несколько условий. Наиболее подходящее время для перехода от полуавтоматической машины для наполнения туб к полностью автоматической системе — это когда:
Объемы производства превышают возможности полуавтоматической машины при наличии рабочей силы.
Рост затрат на оплату труда в смену приводит к снижению рентабельности продукции в тубусной упаковке.
Стабильность качества стала поводом для жалоб клиентов или проблем, связанных с регулированием.
Компания выходит на регулируемые рынки или расширяет свою деятельность на них, где требуется документация, соответствующая требованиям GMP, и подтвержденная точность розлива.
Необходимо, чтобы мощности масштабировались быстрее, чем нанимается персонал.
Для производителей, выходящих на рынок оборудования для розлива фармацевтической продукции в тубы, полная автоматизация не является необязательной. Нормативные требования к отслеживаемости партий, документации по точности розлива и соответствию конструкции оборудования стандартам GMP не могут быть выполнены с помощью ручных или полуавтоматических систем в промышленных масштабах.
При переходе на новый формат производители чаще всего сталкиваются с тремя наиболее распространенными проблемами.
Наиболее часто упоминаемая проблема — первоначальные инвестиции. Полностью автоматические машины для наполнения туб имеют более высокую первоначальную стоимость, чем полуавтоматическое оборудование. Правильное сравнение — это общая стоимость владения за три-пять лет, а не цена покупки. С учетом затрат на рабочую силу, отходы и контроль качества, автоматизированные системы, как правило, обходятся дешевле в расчете на единицу продукции в течение двух лет.
Интеграция с существующим оборудованием требует планирования. Если новая автоматическая машина для наполнения туб устанавливается на существующую линию картонажного производства, необходимо заранее определить требуемую скорость, ориентацию туб на выходе и габариты. Сотрудничество с поставщиком, имеющим опыт интеграции линий по производству туб «под ключ», снижает риск возникновения проблем после установки.
Для перехода требуется обучение операторов. Операторы, переходящие с полуавтоматических систем на полностью автоматические, должны освоить навигацию по интерфейсу ПЛК, управление параметрами и диагностику неисправностей. Согласно отраслевому отчету PMMI за 2024 год, компании, которые внедряют надлежащие программы обучения, отмечают повышение производительности труда своих команд примерно на 30% и сокращение количества непредвиденных остановок.
В ближайшие пять лет машина для наполнения туб будет существенно отличаться от современных стандартов.
Интеграция в рамках концепции «Индустрия 4.0» уже идет полным ходом. Машины с протоколом передачи данных OPC-UA подключаются к системам управления производством и платформам планирования ресурсов предприятия, передавая производственные данные в общезаводские системы управления качеством. По данным исследовательской компании The Business Research Company, к числу важных будущих тенденций в технологии машин для наполнения туб относятся интеграция в рамках концепции «Индустрия 4.0», достижения в области робототехники и автоматизации, а также технология цифровых двойников .
Оптимизация производства на основе данных использует информацию о весе наполнения, скорости и истории неисправностей, регистрируемую в процессе производства, для прогнозирования потребностей в техническом обслуживании до возникновения отказов. Прогнозируемое техническое обслуживание сокращает незапланированные простои, которые являются одним из наиболее дорогостоящих событий на высокоскоростной линии упаковки туб.
Гибкие и модульные системы позволяют производителям добавлять или переконфигурировать станции без замены всей машины. Базовая машина, которая может расширяться от одноголовочной системы производительностью 60 трубок в минуту до двухголовочной конфигурации производительностью 120 трубок в минуту, защищает первоначальные инвестиции, оставляя при этом возможности для дальнейшего развития.
Мы поставляем машины для наполнения туб, охватывающие весь спектр автоматизации, от полуавтоматических установок для мелкосерийного производства до полностью автоматических высокоскоростных систем для фармацевтических и косметических производителей.
Наши машины для запайки концов пластиковых шлангов охватывают диапазон от полуавтоматического до автоматического режимов для ламинированных и пластиковых трубок. Для производителей, масштабирующих производство, наши высокоскоростные автоматические машины для наполнения и запайки трубок обеспечивают стабильную производительность от 120 до 180 трубок в минуту с точностью наполнения ±1%.
Двухпозиционный ультразвуковой трубозапаивающий аппарат KP150B2-120 - King Pack Machinery
Основные характеристики всей нашей линейки автоматических систем:
Сервоприводное наполнение обеспечивает высокую точность дозирования в оборудовании для розлива фармацевтических препаратов в тубы с высокой вязкостью.
Управление ПЛК с интерфейсами HMI, поддерживающими пакетную регистрацию данных для соответствия требованиям GMP.
Модульная конструкция, позволяющая расширять производственную линию без полной замены оборудования.
Возможность настройки под различные материалы труб, диаметры и методы герметизации в рамках одной платформы.
Наша инженерная команда имеет более чем 20-летний опыт проектирования и ввода в эксплуатацию линий по производству туб для фармацевтических, косметических и пищевых производителей на мировых рынках. Мы обеспечиваем полную поддержку при вводе в эксплуатацию, обучение операторов и постоянное послепродажное обслуживание, чтобы автоматизированные линии работали в соответствии со спецификациями.
Производителям, рассматривающим переход от полуавтоматического к полностью автоматическому наполнению туб, мы предоставляем технические консультации, в ходе которых оцениваются текущие объемы производства, целевые показатели роста и сроки окупаемости инвестиций до принятия решения о выборе оборудования.
Переход от полуавтоматических к полностью автоматическим машинам для наполнения туб — это не вопрос технологии, а вопрос экономики производства. Когда объемы производства, затраты на рабочую силу, требования к качеству и ожидания рынка превышают определенный порог, автоматизация наполнения туб быстро окупается и продолжает окупаться на протяжении всего срока службы оборудования.
Полуавтоматические машины для наполнения туб действительно востребованы для мелкосерийного и начального производства. Полностью автоматические машины для наполнения туб — это правильное решение, когда масштаб производства, стабильное качество и соответствие нормативным требованиям становятся первостепенными задачами.
Технологии, поддерживающие этот переход, являются зрелыми, проверенными и совершенствуются с каждым поколением интеграции Индустрии 4.0.
Обратитесь в компанию King Pack, чтобы узнать о возможностях индивидуального решения по автоматизации наполнения туб, которое соответствует вашим текущим производственным потребностям и планам будущего роста. Свяжитесь с нашей командой по адресу kpfillingmachine.com/contact .
