Выбор между алюминиевыми и ламинированными тубами — одно из первых решений, которое принимает фармацевтический производитель при разработке препарата для местного применения. Это также одно из решений, имеющих самые долгосрочные последствия. Материал тубы определяет необходимый метод герметизации, необходимое оборудование и степень защиты, которую фактически получает лекарственная форма.
Неправильное сочетание материала тубы и оборудования приводит к проблемам с качеством, устранение которых после начала производства обходится дорого. В этом руководстве рассматриваются различия между алюминиевыми и ламинированными тубами в фармацевтической промышленности, требования к машинам для розлива и герметизации для каждого типа туб, а также способы подбора туб в соответствии с вашим продуктом, объемом производства и требованиями соответствия.
В случае фармацевтических препаратов упаковка является частью системы доставки лекарственного средства, а не просто контейнером. Мази, лечебные гели и кремы для наружного применения могут разрушаться под воздействием света, кислорода или влаги. Материал тубы определяет, насколько эффективно эти факторы блокируются на протяжении всего срока годности продукта.
Согласно данным Global Market Insights, объем мирового рынка фармацевтической упаковки в 2024 году оценивался в 151,5 млрд долларов США и будет расти со среднегодовым темпом роста в 15,6% до 2034 года , в основном за счет потребности в более защитных и защищенных от вскрытия форматах упаковки. Алюминиевые и ламинированные тубы занимают центральное место в этом спросе на лекарственные препараты для местного применения.
Машина для наполнения и герметизации туб должна соответствовать физическим свойствам обрабатываемого материала. Для алюминиевых туб требуется механическое складывание и обжим на конце. Для ламинированных туб требуется термосварка с использованием горячего воздуха или ультразвука.
Попытка пропускать алюминиевые трубки через машину, предназначенную для ламинированной герметизации, или наоборот, приводит к низкому качеству герметизации, высокому проценту брака и потенциальным нарушениям GMP. Выбор машины должен следовать за выбором материала, а не предшествовать ему.
Сегмент машин для наполнения и запечатывания алюминиевых туб и сегмент машин для наполнения ламинированных туб обслуживают разные категории продукции и разные нормативные условия. Понимание технических особенностей каждой тубы является отправной точкой для принятия правильного решения об инвестировании в оборудование.

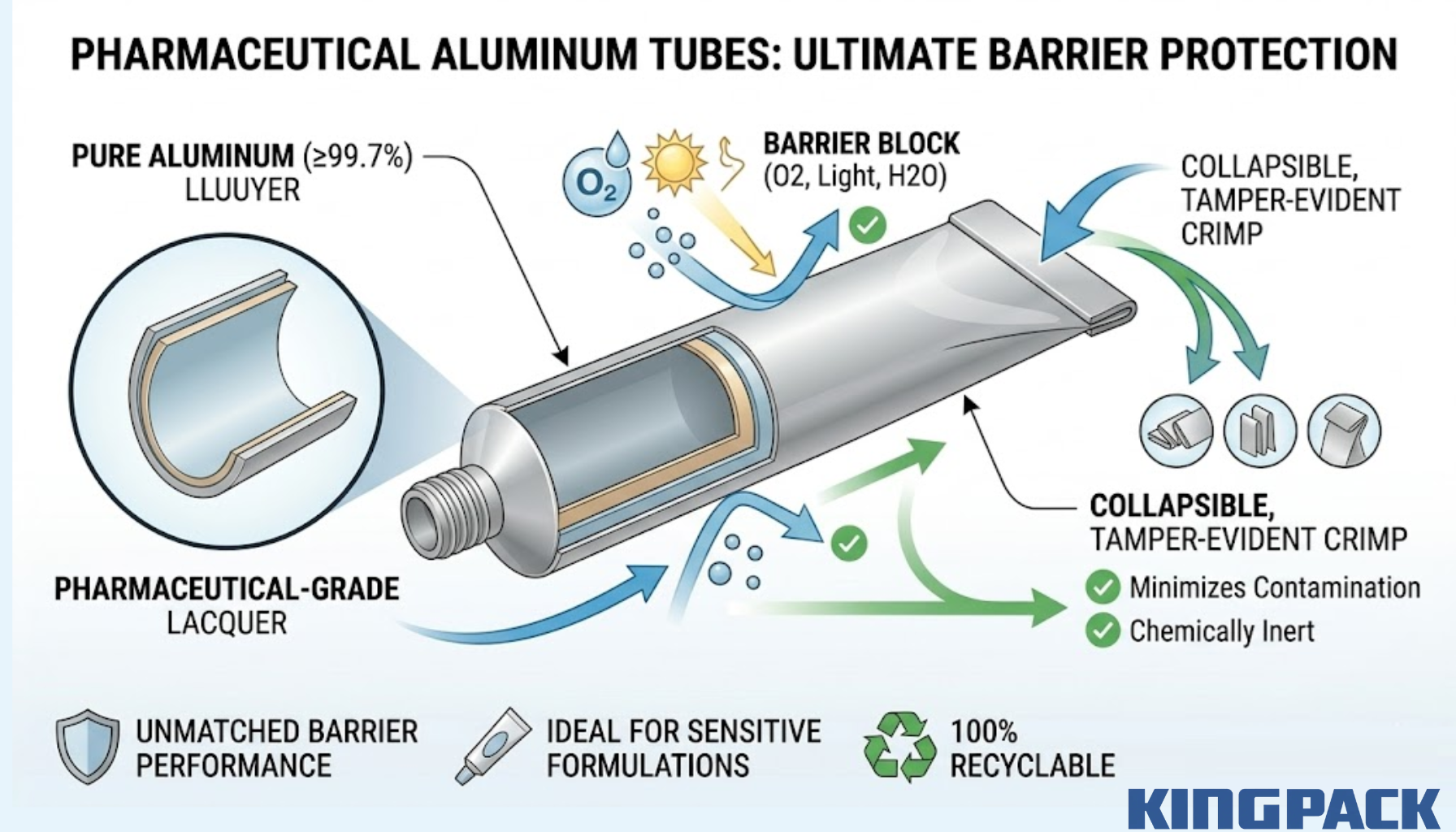

Алюминиевые трубы изготавливаются из чистого алюминия, как правило, с чистотой 99,7% или выше, который экструдируется методом холодной экструзии в бесшовный корпус. Внутренняя стенка обычно покрывается лаком, чтобы предотвратить прямой контакт алюминия с изделием. Такая конструкция обеспечивает практически идеальную защиту от света, кислорода и влаги.
Согласно данным Towards Packaging, объем мирового рынка алюминиевых туб в 2024 году оценивался в 898,45 млн долларов США и, по прогнозам, достигнет 1,47 млрд долларов США к 2033 году , при этом фармацевтический сектор является одним из основных драйверов роста.
Алюминиевые тубы являются предпочтительным форматом для лекарственных форм, чувствительных к окислению, поглощению влаги или воздействию света. К распространенным фармацевтическим применениям относятся:
Лечебные мази для ухода за ранами и дерматологических целей.
Кортикостероидные и антибиотические кремы
Мази для глаз и носа, требующие строгого контроля загрязнения.
Высокоэффективные топические лекарственные формы с узким диапазоном стабильности.
Преимущества алюминиевых труб
Барьерные свойства алюминия не имеют себе равных среди всех ламинированных конструкций. Бесшовный корпус трубки исключает проникновение кислорода и влаги. Кроме того, при правильном лакировании алюминий химически инертен, что делает его совместимым с широким спектром активных фармацевтических ингредиентов.
Алюминиевые тубы также полностью складываются. После дозирования в них не засасывается воздух, что снижает риск вторичного загрязнения оставшегося продукта.
Алюминиевые тубы обладают меньшей механической гибкостью. Они могут трескаться по линиям сгиба, если процесс обжима не контролируется точно, особенно на высоких скоростях. Стоимость материала выше, чем у пластикового ламината. Для запайки хвостовой части требуется механический процесс сгибания и обжима, а не термосварка, что предъявляет дополнительные инженерные требования к машине для наполнения фармацевтических туб.

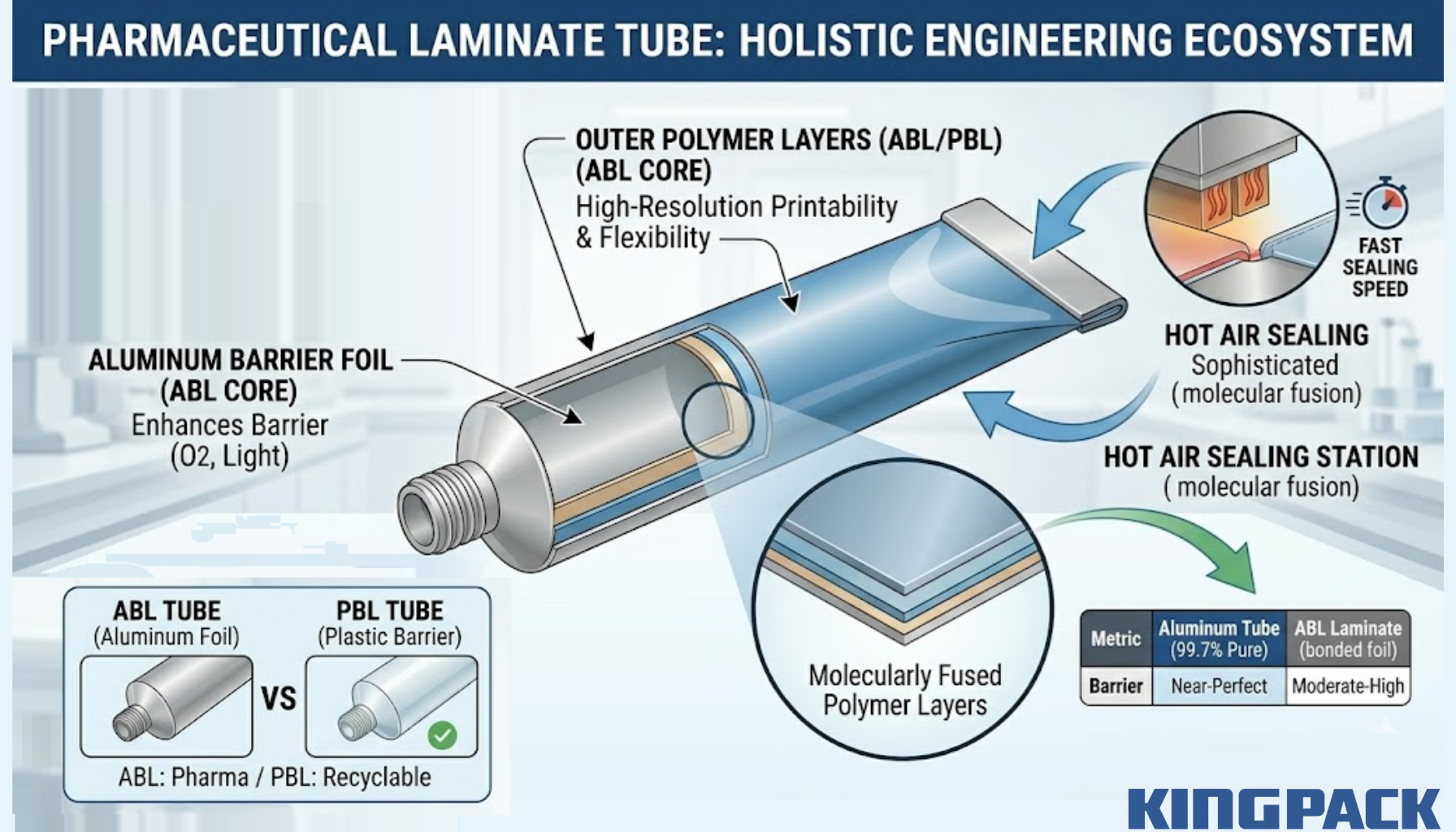

Ламинированные тубы изготавливаются из нескольких склеенных слоев. В тубах ABL (алюминиевый барьерный ламинат) слой алюминиевой фольги сочетается со структурой пластикового ламината, обеспечивая умеренные барьерные свойства наряду с возможностью печати и гибкостью пластика. В тубах PBL (пластиковый барьерный ламинат) используются несколько слоев пластика без алюминия, что обеспечивает гибкость и полную возможность вторичной переработки.
Согласно данным Spherical Insights, прогнозируется, что мировой рынок трубок для анаэробной баллонной дилатации (ABL) вырастет с 727,40 млн долларов США в 2024 году до 1,41 млрд долларов США к 2035 году, при среднегодовом темпе роста 6,23% , чему будет способствовать спрос со стороны производителей фармацевтической продукции и средств личной гигиены.
Ламинированные трубки подходят для продукции, где требования к барьерным свойствам умеренные и где брендирование поверхности и визуальная привлекательность имеют существенное значение:
Безрецептурные кремы и увлажняющие средства для ухода за кожей, содержащие фармацевтические компоненты.
Космецевтические продукты, сочетающие активные ингредиенты с косметической формулой.
Получувствительные препараты для местного применения с умеренными требованиями к стабильности.
средства для ухода за полостью рта, такие как зубная паста
Трубы, изготовленные по технологиям ABL и PBL, легче алюминиевых труб и позволяют наносить высококачественную печать непосредственно на поверхность. В варианте PBL они могут быть полностью полупрозрачными. Процесс термосварки ламинированных труб проще в управлении, чем механическая обжимка, а швы могут формироваться с высокой скоростью и хорошей стабильностью.
Ламинированные трубки также менее подвержены растрескиванию при транспортировке и обеспечивают большую гибкость в проектировании для дифференциации продукции.
Ни тубы из ABL, ни тубы из PBL не обладают такими же барьерными свойствами по отношению к кислороду и влаге, как чистый алюминий. Для составов, требующих полной защиты в течение длительного срока хранения, ламинированные тубы могут потребовать дополнительных мер защиты, таких как поглотители кислорода или измененные условия упаковки. В частности, тубы из PBL не обеспечивают барьерной защиты от алюминия, что ограничивает их использование в более чувствительных фармацевтических препаратах.
| Фактор | Алюминиевые трубки | Ламинированные трубки |
| Метод герметизации | Механическое складывание и обжим | Термосварка горячим воздухом или ультразвуковая сварка |
| Жесткость трубы | Жесткий, склонен к растрескиванию при неправильном обращении. | Гибкий, устойчивый к изменениям в обращении. |
| Совместимость продукта | Высокочувствительные фармацевтические препараты, активные ингредиенты | Безрецептурное средство, космецевтическое средство, умеренная чувствительность |
| Печать | Трафаретная печать на корпусе трубки | Высококачественная офсетная или флексографическая печать |
| Требования к системе наполнения | Поршневой или шестеренчатый насос высокой вязкости | Широкий ассортимент, включая продукты с низкой вязкостью. |
| Сложность GMP | Более высокое значение обусловлено проверкой качества обжима. | Умеренный уровень сложности, с проверкой параметров уплотнения. |
Это самое принципиальное различие между машинами для наполнения и запайки алюминиевых туб и машинами для наполнения ламинированных туб. Хвостовая часть алюминиевых туб запаивается путем складывания и обжима металла: хвостовая часть сгибается, сжимается в несколько слоев и механически фиксируется. Нагрев не играет никакой роли в процессе первичной запайки.
Ламинированные трубки герметизируются путем расплавления и склеивания внутренних полимерных слоев с помощью горячего воздуха, направляемого в хвостовую часть трубки, с последующим зажимом губками. Герметизация основана на молекулярном сплавлении полимерных слоев, а не на механической деформации.
Эти два метода герметизации требуют совершенно разных механизмов, инструментов и параметров управления. Машина, разработанная для одного метода, не может быть перепрофилирована для другого без фундаментальной переработки конструкции.
Алюминиевые тубы требуют бережного обращения на протяжении всего цикла наполнения. Корпус тубы жесткий, но подвержен вмятинам или повреждениям поверхности, что может привести к косметическим дефектам. Ориентация тубы должна точно сохраняться для правильного расположения линий сгиба во время обжима. Системы подачи, держатели туб и передаточные механизмы должны быть спроектированы с учетом жесткости и чувствительности алюминия.
Ламинированные тубы достаточно гибкие, чтобы выдерживать незначительные смещения во время транспортировки без повреждений, что обеспечивает машинам для наполнения ламинированных туб несколько большую устойчивость в системе транспортировки туб.
Для фармацевтических препаратов, где стабильность активного ингредиента является первостепенной задачей, алюминиевые тубы обеспечивают превосходную защиту. Для продуктов с более стабильной рецептурой, где ключевыми факторами являются маркировка, брендинг и удобство использования для потребителя, ламинированные тубы предлагают лучшую упаковку при меньших затратах на материалы.
Фармацевтические мази, разливаемые в алюминиевые тубы, почти всегда представляют собой высоковязкие материалы. Кортикостероидные мази, антибиотические основы и препараты для лечения ран обычно имеют вязкость от 50 000 сП до более 1 000 000 сП. Система розлива должна создавать достаточное давление и поддерживать достаточный контроль потока для обеспечения стабильного веса наполнителя при таких значениях вязкости.
Поршневые системы наполнения являются отраслевым стандартом для фармацевтических препаратов в алюминиевых тубах. Они обеспечивают объемное наполнение, позволяющее поддерживать жесткие допуски по весу для вязких материалов независимо от колебаний температуры продукта во время производственного цикла.
Обжим — наиболее важный параметр качества алюминиевой трубки. Слишком мелкий сгиб ослабляет герметичность. Сгиб, создающий чрезмерное усилие, приводит к растрескиванию алюминия по линии сгиба.

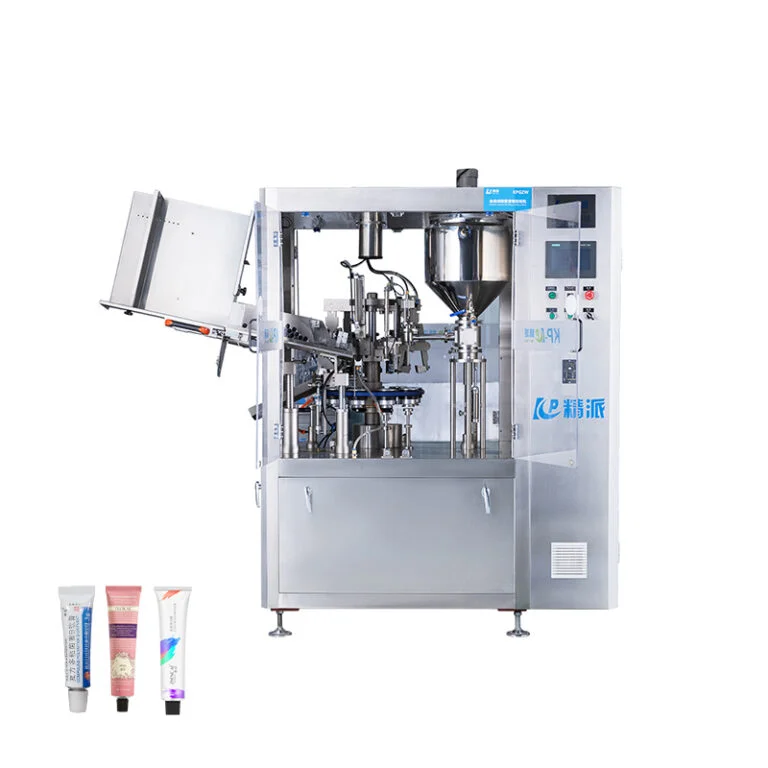

Машина для наполнения и складывания KPGZW-60 - King Pack Machinery
Оборудование для розлива фармацевтической продукции в тубы должно быть интегрировано с системами кодирования, которые наносят номера партий, сроки годности и нормативные идентификаторы на тубу или область обжима. Это обязательное требование надлежащей производственной практики (GMP) в соответствии с разделом 211 Свода федеральных правил США (21 CFR Part 211) для готовой фармацевтической продукции.
Точность наполнения должна соответствовать требованиям фармацевтической дозировки. Наши машины для наполнения и складывания металлических туб обеспечивают точность наполнения в пределах ±1%, что отвечает как требованиям контроля качества, так и требованиям регулирующих органов.
При оценке любой машины для наполнения фармацевтических туб алюминиевыми тубами, важны следующие характеристики:
Точность и контроль наполнения:
Точность измерения веса наполнения поддерживается на уровне ±1% или выше на протяжении всего производственного цикла.
Управление объемом наполнения на основе ПЛК с регистрацией данных для ведения протоколов партий
Конструкция сопла предотвращает попадание продукта в хвостовую часть трубки.
Конструкция, соответствующая стандартам GMP:
Все поверхности, контактирующие с продуктом, изготовлены из нержавеющей стали фармацевтического класса (минимум SUS 304, предпочтительно SUS 316L для стерильных применений).
Очищается без разборки внутренних компонентов.
Документация по протоколам валидации IQ, OQ и PQ.
Качество механического складывания:
Стабильная геометрия обжима на протяжении всего производственного цикла.
Регулируемое количество и глубина сгибов в соответствии с толщиной стенки трубки.
Система обнаружения неполных складок или неправильно установленных трубок.
Надежная фиксация трубок:
Система транспортировки труб с виброконтролем предотвращает образование вмятин при работе на высоких скоростях.
Точное позиционирование в месте заправки и станции складывания
Совместимо с диапазоном диаметров труб, соответствующим ассортименту продукции.
| Фактор принятия решения | Выберите алюминий | Выберите ламинат |
| Требование к барьеру | Высокое содержание активных ингредиентов, чувствительных к кислороду и влаге. | Умеренная степень опасности: стабильные составы или безрецептурные препараты. |
| Целевой срок годности | Длительный (от 24 до 36 месяцев и более) | Стандартный (от 12 до 24 месяцев) |
| Приоритет дифференциации бренда | Ниже | Выше |
| Чувствительность к стоимости материалов | Ниже | Выше |
| Требования к возможности вторичной переработки | Высокий (алюминий на 100% пригоден для вторичной переработки) | Переменный (переработка ABL более сложна) |
| Целевая скорость производства | Умеренный (обычно от 60 до 100 т/мин) | Высокая производительность (достижимая производительность до 180 т/мин) |
Первостепенное требование – высокая барьерная защита. Для рецептурных дерматологических препаратов, глазных мазей и составов с чувствительными активными ингредиентами почти всегда требуется алюминиевая упаковка. Механическая прочность обжимного шва также обеспечивает защиту от несанкционированного вскрытия.
Приоритетами являются узнаваемость бренда, гибкость и конкурентоспособность по цене. Косметические средства, средства для ухода за кожей и полостью рта, отпускаемые без рецепта, обычно хорошо продаются в тубах из ламинированного или ламинированного стекла. Ламинированные тубы позволяют создавать более сложные этикетки и доступны в более широком диапазоне диаметров и форматов.
Общая экономическая эффективность производства двух форматов оказывается более схожей, чем ожидают многие производители. Алюминиевые тубы стоят дороже за единицу продукции, но машины для наполнения и запечатывания алюминиевых туб можно приобрести по конкурентоспособным ценам, что частично компенсирует разницу в стоимости материалов. Правильный выбор зависит от конкретных данных о стабильности рецептуры, а не только от предположений о стоимости.
Современные машины для наполнения фармацевтических туб объединяют процессы наполнения, герметизации, кодирования и ориентации туб в единую непрерывную систему. Раздельное наполнение и отдельная герметизация больше не являются стандартной практикой в крупномасштабном фармацевтическом производстве.
В большинстве конфигураций фармацевтической упаковки заполненные и запечатанные тубы подаются непосредственно в линии картонирования. На этапе закупки необходимо указать требования к интерфейсу оборудования, ориентацию тубы на выходе и совместимость скорости производства между устройством для наполнения туб и картонажной машиной.
Согласно данным Fortune Business Insights, прогнозируется, что мировой рынок тубусной упаковки вырастет с 10,26 млрд долларов в 2025 году до 15,16 млрд долларов к 2032 году при среднегодовом темпе роста 5,74% , при этом фармацевтический сегмент внесет значительный вклад в объемы производства за счет применения алюминиевых тубусов в дерматологической и местной лекарственной упаковке. Этот рост стимулирует спрос на масштабируемые автоматизированные производственные линии, а не на полуавтоматические системы.
Растрескивание алюминиевых туб в месте сгиба — одна из наиболее распространенных проблем качества при работе машин для наполнения фармацевтических туб. Она возникает из-за чрезмерного усилия при сгибании, неправильной геометрии сгиба или колебаний толщины стенок туб в пределах одной партии.
Решение заключается в точной калибровке усилия сгиба для конкретного материала трубы и толщины стенки, а также в регулярной проверке геометрии сгиба во всем диапазоне диаметров трубы.
Различия в глубине обжима и количестве сгибов приводят к тому, что трубки имеют непостоянную герметичность. Обычно это вызвано механическим износом механизма складывания или ошибками позиционирования трубки, из-за которых хвостовая часть трубки смещается относительно инструмента для складывания.
Мази высокой вязкости могут оставлять остатки продукта на внутренней поверхности хвостовой части тюбика, если конструкция заправочного носика несовершенна или если объем наполнения превышает порог чистоты наполнения для данного размера тюбика. Остатки в области сгиба ослабляют обжим и создают путь для окисления или загрязнения.
В конструкции наших машин для наполнения и запечатывания алюминиевых туб используются калиброванные гибочные станции с регулируемыми настройками усилия для каждого сгиба. Это позволяет машине подстраивать свою механическую производительность под конкретный используемый материал тубы, а не применять фиксированное усилие ко всем типам туб.
Системы наполнения с поршневым приводом и сервоуправлением обеспечивают точный объем наполнения во всем диапазоне вязкости фармацевтических мазей. Системы с сервоприводом также исключают механический износ, вызывающий смещение объема наполнения в более старых системах наполнения с кулачковым приводом.
Наши разливочные форсунки разработаны таким образом, чтобы после каждого хода наполнения они чисто отводились от высоковязких продуктов, минимизируя загрязнение «хвоста». Геометрия форсунки выбирается в зависимости от вязкости продукта и объема наполнения для обеспечения чистоты наполнения при заданной скорости производства.
Оборудование для розлива лекарственных препаратов в тубы должно соответствовать требованиям GMP согласно FDA 21 CFR Part 211 и эквивалентным международным стандартам. Квалификация оборудования должна осуществляться в соответствии с протоколами IQ, OQ и PQ. Все критически важные параметры процесса должны быть контролируемыми, измеримыми и документируемыми.
Обновление требований надлежащей производственной практики (GMP), внесенное FDA в 2024 году, в соответствии с 21 CFR Part 820 и ISO 13485:2016 для производителей медицинских изделий, также свидетельствует о более широкой конвергенции нормативных актов в сторону документированных систем управления качеством для всего оборудования для фармацевтической упаковки.
Для каждой производственной партии необходимо регистрировать и обеспечивать возможность восстановления номеров партий, объемов наполнения, скорости производства, показаний температуры и записей о неисправностях. Наши машины для наполнения туб, соответствующие требованиям GMP, поддерживают регистрацию данных на основе ПЛК, что позволяет создавать производственные записи, совместимые с требованиями к документации фармацевтических партий.
В большинстве фармацевтических применений все поверхности, контактирующие с продуктом, должны очищаться без разборки. Наши машины для наполнения фармацевтических туб предназначены для влажной очистки с использованием стандартных фармацевтических чистящих средств. Поверхностная обработка соответствует требованиям фармацевтического класса по очищаемости и коррозионной стойкости.
В наших машинах для наполнения тюбиков мазями используются поршневые системы с сервоприводом, обеспечивающие точность заполнения ±1% во всем диапазоне вязкости лекарственных препаратов для местного применения. Такая стабильность соответствует как критериям выпуска партий, так и требованиям регулирующих органов.
Наш ассортимент машин для заполнения и гибки металлических трубок позволяет обрабатывать алюминиевые трубки диаметром от 10 до 35 мм с точным многократным обжимом. Сила гибки, количество гибок и глубина гибки регулируются и документируются как проверенные параметры.
Все поверхности, контактирующие с продукцией, изготовлены из нержавеющей стали SUS 304. Системы управления поддерживают регистрацию параметров и создание журналов аудита. Мы предоставляем документацию для поддержки полного протокола валидации IQ/OQ/PQ, требуемого фармацевтическими производителями.
Мы настраиваем наши системы наполнения алюминиевых и ламинированных туб в соответствии с конкретными форматами туб, вязкостью продукта и скоростью производства, которые требуются каждому заказчику. Наша инженерная команда документирует проверенные наборы параметров на этапе ввода в эксплуатацию, что снижает риск отклонения процесса после передачи объекта заказчику.
Наш полный ассортимент машин для наполнения и герметизации туб охватывает как задачи по складыванию металлических туб, так и задачи по герметизации пластиковых шлангов, предоставляя производителям единого партнера по оборудованию для обоих типов туб.
Выбор между алюминиевыми и ламинированными тубами зависит от требований к стабильности состава, нормативно-правового контекста и экономической эффективности производства. Алюминиевые тубы обеспечивают максимально возможную барьерную защиту и являются подходящим выбором для чувствительных фармацевтических активных ингредиентов. Ламинированные тубы предлагают гибкость конструкции и экономичность для продуктов, где достаточно умеренной барьерной защиты.
Выбранная вами машина для наполнения и запечатывания туб должна точно соответствовать выбранному материалу. Машина для наполнения и запечатывания алюминиевых туб, разработанная для фармацевтического производства, обеспечивает точность наполнения, точность обжима и соответствие требованиям GMP, предъявляемым регулируемым производством. Машина для наполнения ламинированных туб, оптимизированная для термосварки, также хорошо справляется с другими задачами.
Правильный подбор оборудования к материалам с самого начала позволяет избежать дорогостоящего процесса устранения проблем с качеством после начала производства.
Обратитесь в компанию King Pack за индивидуальным решением по наполнению и герметизации алюминиевых туб, разработанным с учетом потребностей вашего фармацевтического производства. Свяжитесь с нашей командой по адресу kpfillingmachine.com/contact .
