Протекающая туба — это не просто косметическая проблема. В фармацевтическом и косметическом производстве это сигнал о сбое на одном из важнейших этапов всего процесса розлива. Нарушение герметичности ставит под угрозу целостность продукта, вызывает пристальное внимание регулирующих органов и подрывает доверие потребителей.
Большинство производителей считают, что утечка в трубоуплотнительной машине с горячим воздухом означает неисправность самой машины. Однако это редко отражает полную картину. Утечка почти всегда является проблемой системного уровня, включающей в себя согласованную работу или сбой в работе параметров температуры, подачи воздуха, давления герметизации, материала трубки и механического состояния.
В этом руководстве подробно описаны все возможные причины протечек уплотнений, предложен четкий метод поиска и устранения неисправностей, а также эффективные решения, основанные на более чем 20-летнем опыте разработки и обслуживания машин для наполнения и запечатывания туб для фармацевтических и косметических производителей по всему миру.
Установка для герметизации труб горячим воздухом работает за счет направления точно контролируемого потока горячего воздуха в открытый конец трубы, расплавляя внутренний слой, а затем сжимая размягченный материал под контролируемым усилием. Любое изменение температуры, давления, времени или потока воздуха может нарушить эту последовательность.
Оборудование не выходит из строя за одну ночь. Проблемы с утечками накапливаются постепенно из-за износа, изменения параметров или несоответствия материалов поступающих труб. Оборудование может исправно работать в течение нескольких месяцев, прежде чем возникнут проблемы.
Небольшие протечки легко проигнорировать во время напряженной производственной смены. Так быть не должно.
Согласно исследованию 2025 года, опубликованному в журнале AAPS Open, дефекты упаковки , связанные с ненадлежащим качеством, составляли значительную долю отзывов фармацевтической продукции в период с 2019 по 2024 год , при этом даже незначительные дефекты влекли за собой существенные финансовые и репутационные последствия. В том же исследовании приводятся случаи, когда дефекты упаковки приводили к тысячам отзывов продукции, последующим судебным искам и, в конечном итоге, к банкротству компании.
данным базы инспекций FDA за 2023 год, на которую ссылается компания Emergen Research , HYPERLINK "https://www.emergenresearch.com/industry-report/leak-test-equipment-market" нарушения целостности укупорочных устройств контейнеров стали причиной 23% всех замечаний, вынесенных фармацевтическим компаниям. Это представляет собой прямой регуляторный риск для любого предприятия, допускающего проблемы с герметичностью упаковки без структурированного расследования.
Помимо соответствия нормативным требованиям, протекающие трубки означают потери продукции, затраты на переделку и жалобы клиентов, которые со временем только усугубляются.
Случайные корректировки параметров редко устраняют проблемы с утечками. Повышение температуры на 5 градусов без понимания причины выхода из строя уплотнения — это гадание на кофейной гуще. Мы рекомендуем структурированный подход к выявлению первопричин, прежде чем вносить какие-либо изменения в настройки оборудования.
Прежде чем диагностировать причину, необходимо понять закономерность. Неисправности уплотнений не все одинаковы, и закономерность подскажет, где искать проблему.
| Схема утечки | Наиболее вероятная причина |
| Только краевая утечка | Проблемы с распределением давления или смещение челюсти |
| Центральная утечка | Недостаточная температура или время нагрева |
| Периодическая утечка | Колебания подачи воздуха или механическая вибрация |
| Постоянная утечка по всем трубкам. | Несоответствие параметров материалу трубки |
| Утечка появляется после хранения. | Ползучесть и разрушение из-за низкой прочности связей. |
Утечка по краям указывает на механические причины. Уплотнительная губка не обеспечивает полного контакта по всей ширине хвостовой части трубки. Часто это вызвано износом губки, смещением или неравномерным распределением давления.
Утечка в центре указывает на термические причины. Внутренний слой не полностью плавится до закрытия зажимных губок. Это проблема, связанная с температурой, потоком воздуха или временем нагрева.
Периодические утечки, появляющиеся и исчезающие в ходе производственного цикла, почти всегда объясняются нестабильностью подачи воздуха, движением зажимных губок, вызванным вибрацией, или колебаниями температуры из-за износа нагревательного элемента.
Непрерывная утечка через каждую трубку в ходе цикла указывает на проблему с параметрами, специфичными для используемого материала трубок, или на фундаментальную проблему настройки оборудования.
Если трубки проходят проверку на сжатие в конце линии, но протекают в распределительном центре или на складе, значит, уплотнение сформировано, но ему не хватает прочности в долгосрочной перспективе. Это ситуация с холодным уплотнением или недоплавлением. Внешняя поверхность склеилась, но внутренние слои не полностью сплавились.
Наиболее распространенной причиной нарушения герметичности трубок являются проблемы с температурой, но причина редко сводится к простой установке неправильной температуры.

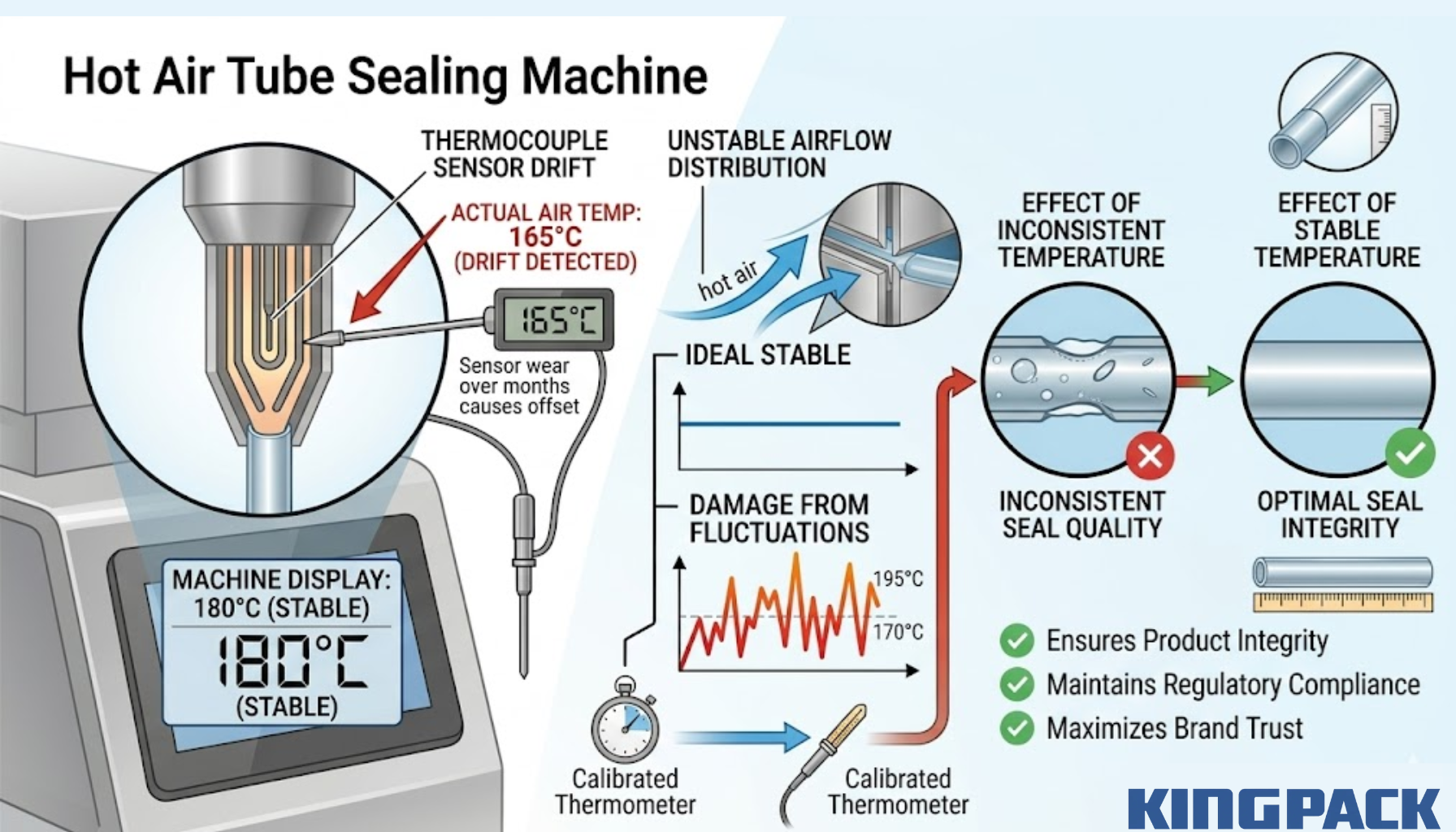

Датчики термопар со временем деградируют. Датчик, показывающий 180 °C, после нескольких месяцев эксплуатации может подавать воздух температурой 165 °C. Прибор показывает стабильные показания, в то время как фактическая тепловая мощность снижается.
Колебания температуры наносят больший вред, чем постоянное смещение. Колебания температуры от 170°C до 195°C в каждом цикле приводят к нестабильному качеству герметизации, которое невозможно исправить с помощью регулировки отдельных параметров.
Для работы трубных запаек с использованием горячего воздуха необходим постоянный поток воздуха для передачи тепла в конец трубки до закрытия зажимных губок. Засорение форсунок, износ компонентов воздуходувки или неправильное давление воздуха снижают эффективность передачи тепла.
Неравномерный поток воздуха по всей ширине хвостовой части трубки приводит к частичной герметизации, когда центральная часть правильно сплавляется, но края не получают достаточного тепла.
Зажимные губки должны оказывать постоянное, равномерное усилие по всей ширине хвостовой части трубки. Давление, изменяющееся слева направо по поверхности губок, создает зоны прочного сцепления наряду с зонами слабого сцепления. Слабые зоны становятся местами утечки.
Основными причинами нестабильности давления являются износ пружин в челюстном механизме, колебания пневматического давления или физические повреждения поверхности челюстей.

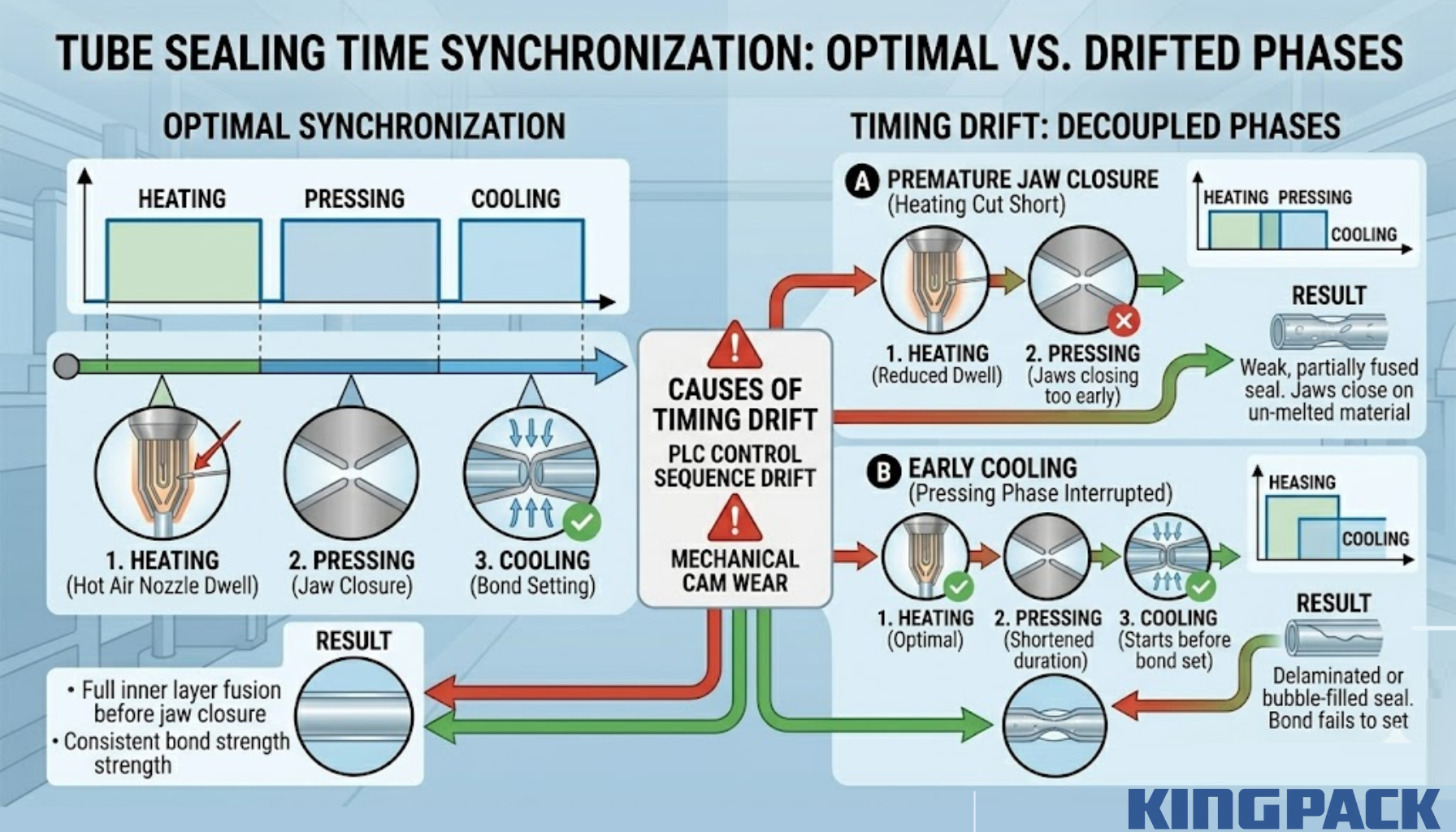

В машине для герметизации труб горячим воздухом процесс проходит три последовательных этапа: нагрев, прессование и охлаждение. Каждый этап требует точного соблюдения временных рамок. Если этап прессования начинается до того, как внутренний слой полностью размягчится, зажимы смыкаются на материале, который еще не расплавился. Если этап охлаждения начинается слишком рано, соединение еще не затвердело.
Смещение синхронизации в последовательности управления ПЛК или износ механического кулачка могут привести к рассинхронизации этих фаз без явного срабатывания сигнализации.
Остатки продукта являются основной причиной нарушения герметичности при наполнении и герметизации туб. Крем, гель или мазь на конце тубы препятствуют прямому контакту материала с материалом во время склеивания.
Даже следы наполнителя на внутренней поверхности хвостовой части трубки могут создать зону ослабления. Это особенно часто встречается в высокоскоростных производственных процессах, где переполнение или разбрызгивание оставляют отложения продукта вблизи зоны уплотнения.
Различные типы трубчатых ламинатов по-разному реагируют на одни и те же параметры температуры и давления. Трубы из алюминиевого барьерного ламината (ABL), трубы из пластикового барьерного ламината (PBL) и однослойные пластиковые трубы имеют разные характеристики плавления и требуют различных профилей параметров.
Если материал трубки меняется от партии к партии от разных поставщиков, и параметры не корректируются соответствующим образом, качество герметизации ухудшится. Различия в толщине материала внутри одной партии также могут приводить к непостоянным результатам.
Со временем поверхности уплотнительных губок изнашиваются. Контактная поверхность теряет свою плоскостность, что приводит к неравномерному давлению по всей поверхности уплотнения. В точках поворота и направляющих появляется люфт, вызывающий смещение губок.
Эти изменения происходят постепенно и часто остаются незамеченными до тех пор, пока уровень утечек не достигнет видимого уровня. К тому времени отклонение, как правило, накапливалось в течение нескольких недель.
Прежде чем прикасаться к каким-либо параметрам, внимательно осмотрите неисправные уплотнения. Визуальный вид уплотнения подскажет, на что следует обратить внимание.
Пузырьки или пустоты в области уплотнения указывают на проблемы, связанные с температурой или загрязнением.
Морщины или неровные края указывают на неправильное положение челюсти или проблемы с давлением.
Следы ожогов или изменение цвета свидетельствуют о перегреве.
Чистые, острые края, легко расходящиеся в стороны, указывают на недостаточное слияние.
Шаг 2: Проверка температурного профиля
Не полагайтесь только на показания температуры, отображаемые на дисплее прибора. Используйте внешний калиброванный термометр или термопару для проверки фактической температуры горячего воздуха на выходе из сопла. Сравните полученное значение с заданным.
Проверьте стабильность температуры в течение 10 минут непрерывной работы. Показания, колеблющиеся более чем на ±5°C, указывают на проблему с датчиком или нагревательным элементом, которую невозможно устранить регулировкой параметров.
Проверьте давление в линии подачи воздуха. Колебания давления воздуха в системе влияют на производительность воздуходувки в системах герметизации горячим воздухом. Очистите отверстия сопел и убедитесь, что поток воздуха равномерно распределяется по всей ширине патрубка трубы.

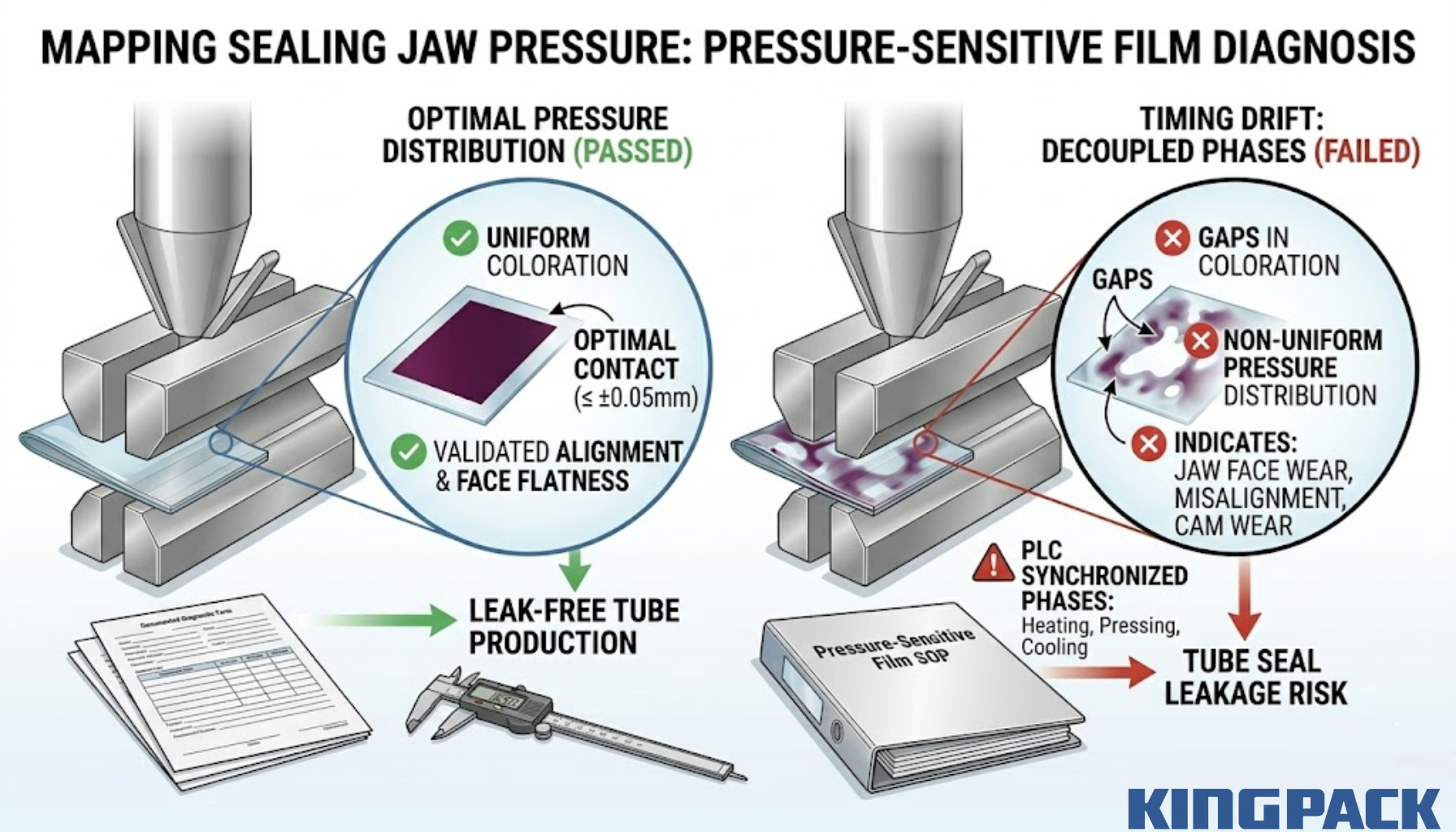

Используйте самоклеящуюся пленку между поверхностями губок для построения карты фактического распределения давления. Зазоры в профиле давления указывают на износ поверхностей губок или отклонение в выравнивании. Проверьте пневматическое давление в цилиндре и сравните его со спецификацией.
Найдите спецификацию материала для текущей партии труб. Сравните требования к температуре запайки с текущими параметрами оборудования. Если поставщик труб недавно сменился, получите рекомендованные им параметры запайки и проведите испытания в соответствии с ними.
После любого изменения параметров необходимо систематически проверять герметичность туб перед возобновлением полномасштабного производства. Простая проверка на сжатие позволяет выявить серьезные протечки. Для фармацевтических препаратов следует использовать протоколы проверки целостности укупорки контейнеров, описанные в главе 1207 Фармацевтического кодекса США, для подтвержденного обнаружения протечек.
| Проблема | Первопричина | Исправить |
| Слабые уплотнения по всей ширине. | Слишком низкая температура или слишком короткое время | Повышайте заданную температуру с шагом в 5 °C, сверьте фактическую температуру с заданной. |
| Обгоревшие или деформированные уплотнения | Перегрев | Снизьте температуру, увеличьте продолжительность фазы охлаждения. |
| Только краевая утечка | Смещение или износ челюсти | Выровняйте зажимной узел, замените изношенные поверхности зажимных губок. |
| Периодическая утечка | колебания атмосферного давления | Стабилизировать подачу воздуха на предприятие, проверить вентилятор. |
| Утечка после хранения | Недостаточное уплотнение | Увеличьте время нагрева и убедитесь в полном слиянии внутренних слоев. |
| Сбой, связанный с загрязнением | Продукт в зоне герметичности | Снизьте уровень заправки, добавьте механизм очистки хвостовой части, проводите уборку чаще. |
Повышайте температуру герметизации небольшими шагами. Перед каждым испытанием проверяйте фактическую температуру на сопле с помощью калиброванного оборудования. Также убедитесь, что время нагрева достаточно для используемой толщины стенки трубки. Для более толстых ламинатов требуется больше времени выдержки в потоке горячего воздуха до закрытия зажимных губок.
Сначала снизьте температуру. Если качество герметизации улучшается, но прочность недостаточна, увеличьте продолжительность фазы охлаждения, а не повышайте температуру еще больше. Длительность фазы охлаждения оказывает существенное влияние на конечную прочность соединения при герметизации горячим воздухом.
Проверьте выравнивание губок по всей ширине с помощью прижимной пленки. Устраните люфт в шарнире губок. Если износ поверхностей губок неравномерный, замените их. Не пытайтесь компенсировать физический износ путем регулирования температуры.
В первую очередь отключите систему подачи воздуха. Если давление воздуха на предприятии падает в периоды высокой нагрузки, это напрямую влияет на стабильность герметизации. Специальный регулятор давления для системы герметизации исключает этот фактор. Также проверьте наличие механической вибрации от расположенного рядом оборудования, влияющей на стабильность зажимных губок.
Наиболее надежным решением является механический механизм очистки хвостовой части тюбика перед его попаданием в станцию запайки. Если такой возможности нет, следует немного уменьшить объем наполнения, чтобы предотвратить попадание продукта в хвостовую часть, и увеличить частоту очистки во время производственных циклов.
В высокоскоростных линиях наполнения и герметизации туб недостаточно системы регулирования температуры с разомкнутым контуром. Система с замкнутым контуром непрерывно измеряет фактическую температуру горячего воздуха на сопле и в режиме реального времени регулирует мощность нагревательного элемента для поддержания заданной температуры.
Это устраняет смещение, вызывающее периодические утечки в течение длительных производственных циклов. По данным Grand View Research, мировой рынок уплотнений для фармацевтической промышленности в 2023 году оценивался в 2,52 миллиарда долларов и будет расти со среднегодовым темпом роста 10,2% до 2030 года , в основном за счет спроса на более надежную герметизацию в производстве лекарственных препаратов. Управление с обратной связью является важным фактором обеспечения этой надежности.
Системы с сервоуправлением позволяют точно контролировать усилие, скорость и положение смыкания челюстей. Это исключает колебания давления, характерные для пневматических систем, подверженных колебаниям давления воздуха.

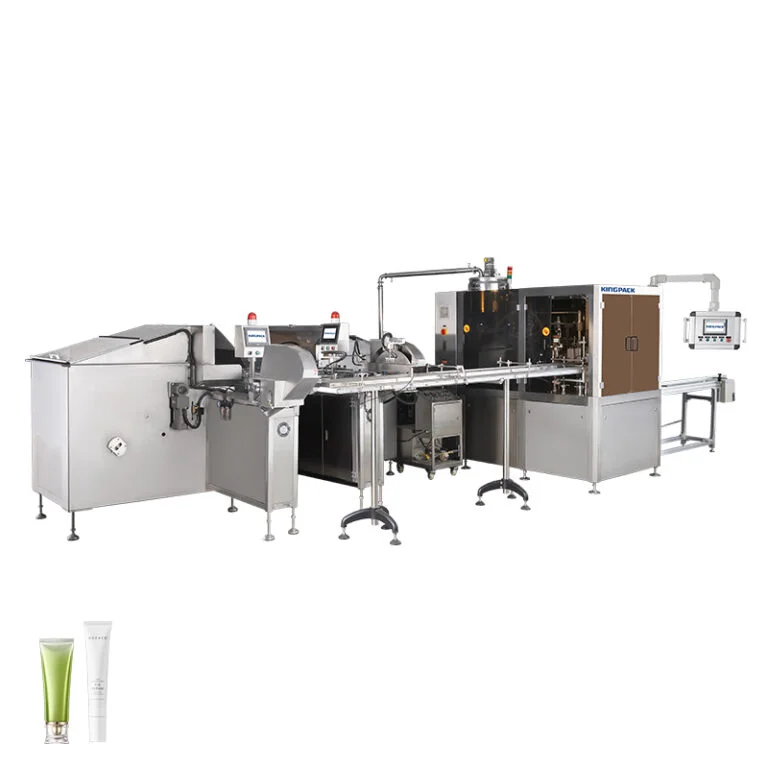

Наша полностью автоматическая машина для розлива и запечатывания KPGFW-160 использует сервоприводные механизмы для поддержания постоянного движения зажимных губок и силы запечатывания в течение длительных высокоскоростных производственных циклов, что снижает нестабильность запечатывания, вызывающую протечки.
Полностью автоматическая машина для розлива и запечатывания KPGFW-160 - King Pack Machinery
Современные машины для наполнения и герметизации туб способны непрерывно контролировать температуру, давление и время цикла, а также оповещать операторов в тот момент, когда какой-либо параметр выходит за пределы заданного диапазона. Это позволяет выявлять проблемы на уровне параметров до того, как они приведут к нарушению герметичности на уровне продукта.
Для обеспечения стабильного качества продукции требуется последовательное управление производственными процессами, а не просто оперативное устранение неполадок. Следующие методы значительно снижают риск утечек в любой производственной среде.
Стандартизированные настройки параметров:
Зафиксируйте подтвержденные параметры герметизации для каждой комбинации материала трубки и изделия.
Сохраняйте наборы параметров в контроллере станка и требуйте авторизации для их изменения.
Повторно проверяйте параметры при каждом изменении поставщика труб или партии материала.
График планового технического обслуживания:
Проверяйте и измеряйте плоскостность челюстной поверхности каждые 500 часов работы.
Ежеквартально калибруйте датчики температуры по внешнему эталонному образцу.
Ежемесячно очищайте форсунки и проверяйте распределение воздушного потока.
Проверяйте настройки пневматического давления и состояние цилиндров раз в два месяца.
Обучение операторов и стандартные операционные процедуры:
Обучите операторов распознавать признаки дефектов уплотнений перед проведением испытаний на герметичность.
Разработать документированные процедуры для проверки параметров запуска.
Необходимо проводить проверку качества герметизации в начале каждого производственного цикла и после любой замены материала.
Структурированная диагностика неисправностей решает большинство проблем с герметизацией. В некоторых случаях причина проблемы кроется в самом оборудовании, а не в каких-либо параметрах или технологических процессах.
Признаки того, что устаревшее оборудование достигло своего предела:
Температурная нестабильность, которая возобновляется сразу после замены датчика или элемента.
Смещение челюсти, возвращающееся в исходное положение в течение нескольких дней после механической коррекции.
Постоянно возникают трудности с поддержанием приемлемого качества герметизации при скорости более 100 трубок в минуту.
Невозможность адаптации параметров для современных трубных ламинатов с более узкими окнами уплотнения.
Более старые машины для герметизации труб горячим воздухом не были рассчитаны на разнообразие материалов и скорости производства, которые требуются современным линиям по производству косметики и фармацевтической продукции. Попытки поддерживать качество герметизации на оборудовании, которое не может поддерживать стабильные параметры, обходятся дорого и в конечном итоге оказываются безуспешными.

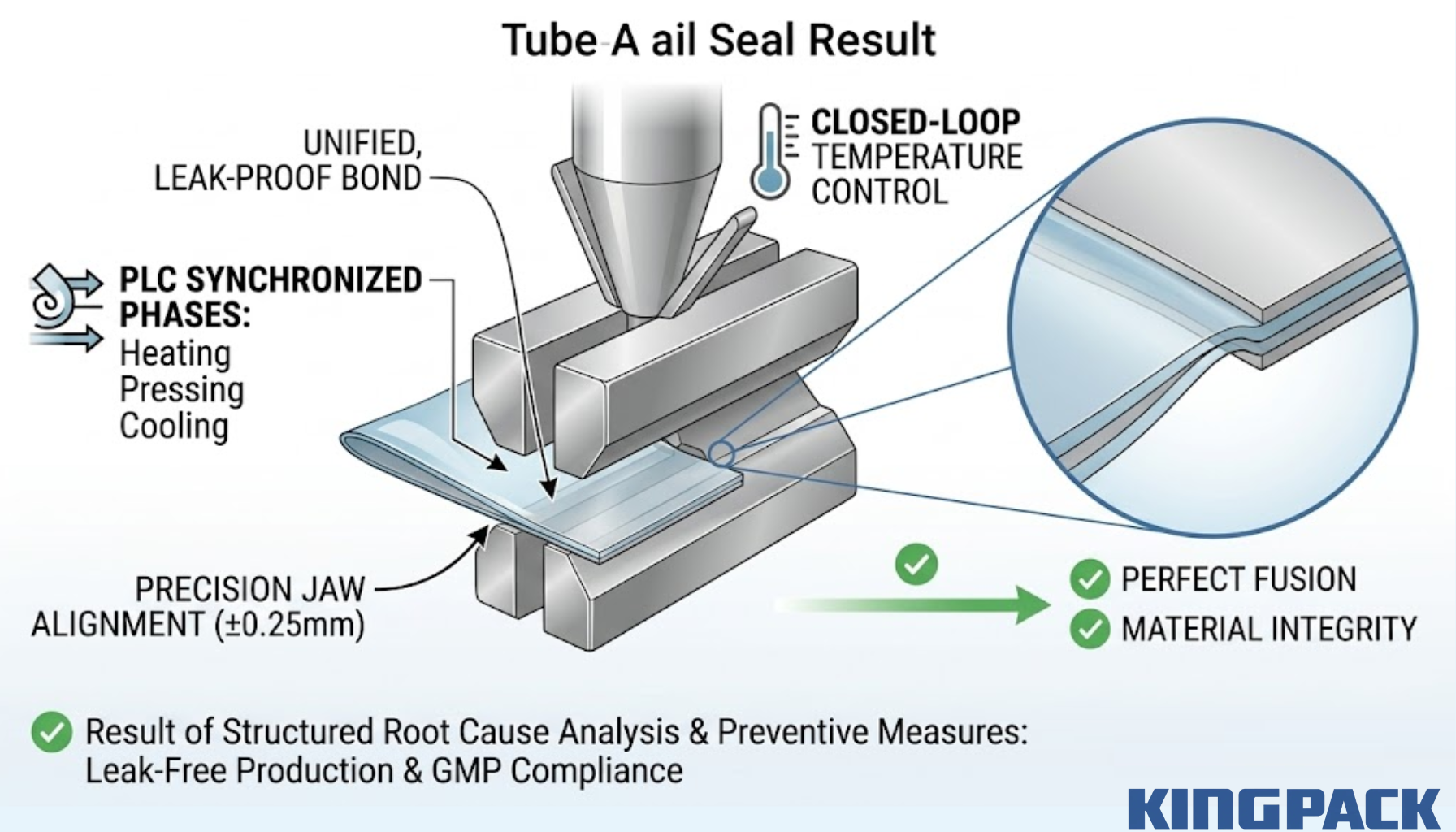

Современные машины для наполнения и герметизации туб устраняют первопричины утечек на этапе проектирования, а не путем обходных путей.
Точное регулирование температуры с обратной связью исключает дрейф датчиков как источник колебаний. Сервоприводные зажимные механизмы исключают колебания пневматического давления. Цифровое управление параметрами предотвращает несанкционированные изменения и поддерживает проверенные настройки в течение смены и при работе разных операторов.
Параметры, адаптируемые к характеристикам материала, позволяют машине переключаться между различными типами труб с проверенными настройками, вместо того чтобы каждый раз выполнять ручную калибровку.
В наших машинах для запайки труб используется замкнутая система управления температурой, позволяющая поддерживать фактическую подачу горячего воздуха в пределах жестких допусков относительно заданной точки. Такая точность напрямую обеспечивает стабильную прочность соединения каждой трубы в ходе производственного цикла.

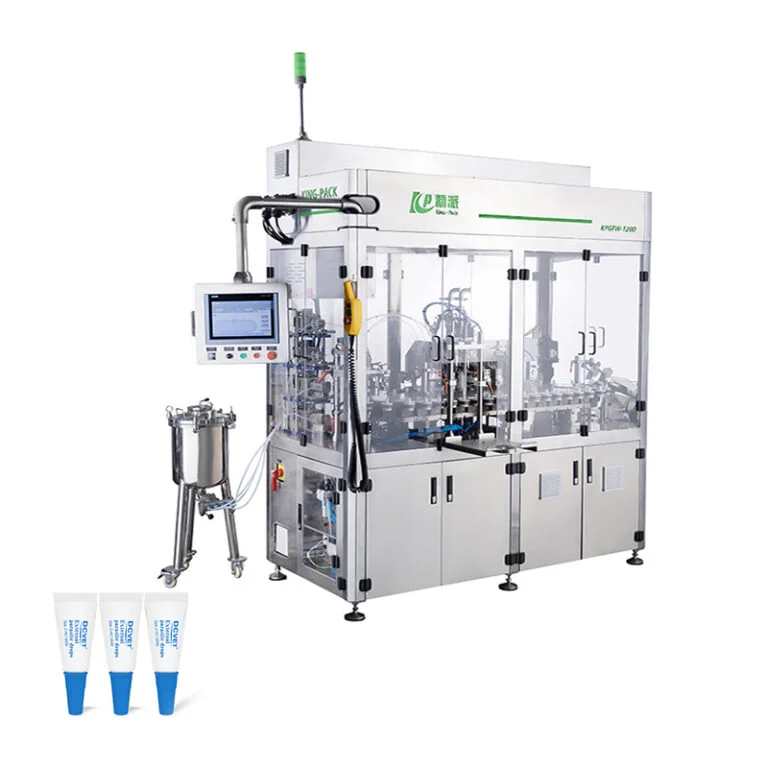

Наша двухголовочная роторная машина для наполнения и запечатывания туб KPGFW-120D обеспечивает стабильную производительность 120 туб в минуту с точностью наполнения ±1–2,5% и уровнем шума ≤75 дБ. Роторная конструкция обеспечивает стабильную работу с тубами на высокой скорости, устраняя вибрацию, которая вызывает периодические сбои в запечатывании в линейных машинах.
Двухголовочная роторная машина для наполнения и запечатывания туб KPGFW-120D - King Pack Machinery
Наши машины созданы в соответствии с требованиями GMP, изложенными в документе FDA 21 CFR Part 211. Все поверхности, контактирующие с продукцией, изготовлены из нержавеющей стали фармацевтического класса. Системы управления поддерживают регистрацию параметров и ведение журналов аудита для производственной документации.
Согласно данным Verified Market Reports, прогнозируется, что рынок термозапаечных устройств для фармацевтической промышленности будет расти со среднегодовым темпом роста 8,5% до 2033 года , чему способствует растущий спрос на стерильную, не содержащую загрязнений герметизацию при производстве лекарственных препаратов. Оборудование, соответствующее стандартам GMP, является базовым требованием для участия на этом рынке.
Мы настраиваем параметры герметизации для конкретных материалов труб, используемых нашими клиентами, включая ABL, PBL и однослойные пластиковые ламинаты. Наша инженерная команда оказывает поддержку при вводе в эксплуатацию и документирует проверенные наборы параметров для каждой комбинации изделия и материала, снижая риск повторного возникновения проблем с утечками после передачи объекта заказчику из-за отклонения параметров.
Наш полный спектр решений для наполнения и герметизации туб охватывает оборудование от лабораторного масштаба до высокоскоростного производства, включая варианты герметизации пластиковых шлангов и складывания металлических туб.
Утечка в машине для герметизации труб горячим воздухом — это системная проблема. Она включает в себя согласованную работу контроля температуры, потока воздуха, механики зажимных губок, материала трубы, контроля загрязнений и технологической дисциплины. Когда нарушается хотя бы один из этих элементов, качество герметизации ухудшается.
Предложенный в данном руководстве структурированный подход позволяет выявить конкретный вид неисправности до изменения каких-либо параметров. Это важно, поскольку случайные корректировки могут маскировать симптомы, в то время как основная причина продолжает ухудшать качество продукции.
В случаях постоянных проблем с утечками, которые не поддаются оптимизации параметров, или для предприятий, планирующих модернизацию устаревающего оборудования для герметизации труб, современные машины с замкнутым контуром регулирования температуры и сервоприводными механизмами устраняют первопричины утечек на этапе проектирования.
Обратитесь в компанию King Pack для диагностики проблем с герметизацией труб или для изучения высокоточного решения по герметизации труб горячим воздухом, обеспечивающего стабильное и герметичное производство. Свяжитесь с нашей командой по адресу kpfillingmachine.com/contact .
